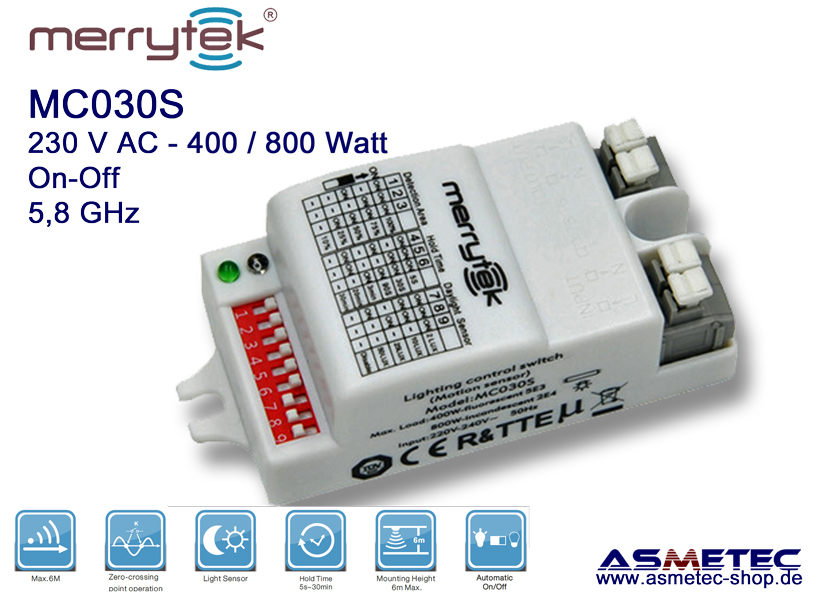

Merrytek MC030S - Microwave Motion Sensor
Merrytek MC030S - Microwave Motion Sensor
HF sensor switch 5.8 GHz, for automatic switching of lights up to 800 Watt
The Merrytek MC030S is an innovative motion sensor with switch-on function for motion detection and adjustable hold time up to 30 minutes after last motion detection. An integrated daylight sensor can also be used to set the ambient brightness from which the sensor is to respond via DIP switches.
The MC030S can be installed in dry interior walls and ceilings. The sensor is suitable for switching LED lights and light sources.It makes sense to install the sensor behind a ceiling made of wooden panels or grid ceiling panels near a downlight, because this makes it easy to reach the sensor when changing the dip switches or replacing them. You can connect 2 sensors in parallel for switching in the stairwell.
Advantages:
- Automatic switching on motion detection depending on ambient light
- zero-crossing circuit
- Sensor 5.8 GHz
- Built-in daylight sensor
- Detection by glass, plastic, non-metallic materials

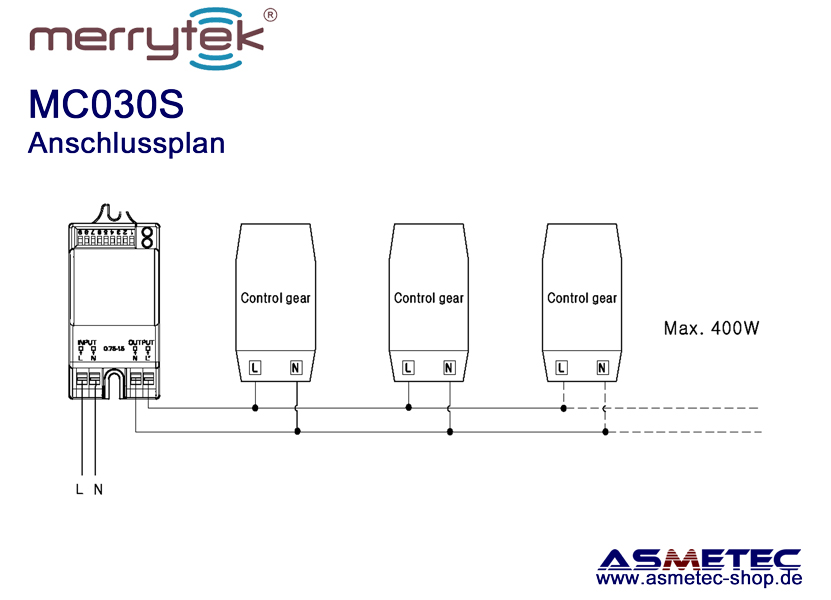

- 4-pole pressure terminals L - N - N - L'
- DIP switch for setting the parameters
- Compact dimensions
Hint:
Please note that the maximum switching loads of ohmic loads (e.g. incandescent lamp, halogen lamp) and inductive loads (e.g. LED luminaires) are different. For inductive loads, as a thumb rule is only half the switching load for ohmic loads.
Technical data:
- input voltage 220 - 240 VAC - 50/50 Hz
- For ohmic up to 800 Watt (e.g. incandescent lamps, halogen lamps)
- For inductive loads up to 400 watts (e.g. LED power supplies, LED luminaires)
- Follow-up times: 5 s / 30 s / 90 s / 3 min / 20 min / 30 min
- daylight sensor: 2 lux / 10 lux / 25 lux / 50 lux / off
- Detection angle: 150° (wall mounting) / 360° (ceiling mounting)
- Recognition range: 12 m max.
- Mounting height: 6 m max
- motion detection: 0.5 ~ 3 m/s

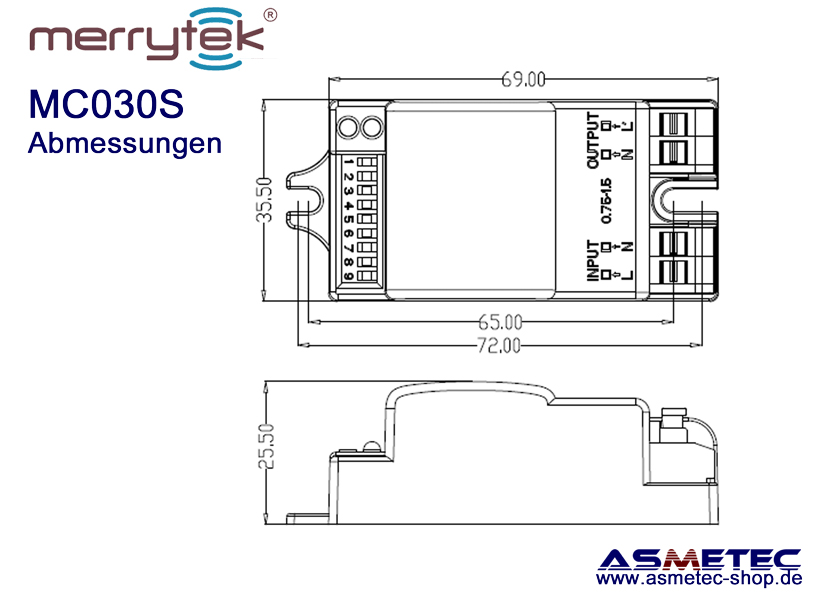

- Dimensions: 69 x 35.5 x 29.5 mm (L x W x H)
Synonyms:
Bewegungsmelder, Bewegungssensor, Bewegungsschalter, Radar-Sensor, Radar-Schalter, automatischer Lichtschalter, motion sensor, motion detector, motion switch, microwave motion sensor.
Technical Data
| Beschreibung | Daten / Data | Description |
| Markenname | Merrytek | Brand name |
| Modell | MC030S | Model |
| EAN | EAN 4251192847850 | EAN |
| Besonderheiten | Bewegungsschalter 5,8 GHz, Tageslichtsensor | Specials |
| Eingangsspannung | 200-240 VAC | Input Voltage |
| HF-Sytem | 5,8 GHz +/- 75 MHz, ISM Wellenlänge | HF-System |
| Gesamtleistung | 400 Watt inductive / 800 Watt ohmic | Input Power |
| Transmitterleistung | < 0,5 mW | Transmitter power |
| Leistungsaufnahme | ≤ 0,5 W (Standby) | Power input |
| Erkennungsreichweite | max. 12 x 6 m (D x H) | Detection zone |
| Erkennungssensitivität | 10% / 25% / 50% / 75% / 100% | Detection sensitivity |
| Haltezeit | 5 s / 30s / 90s / 3 min / 20 min / 30 min | Hold time |
| Tageslichtsensor | 2 lux / 10 lux / 25 lux / 50 lux / aus/off | Daylight sensor |
| Montagehöhe | max. 6 m | Mounting height |
| Bewegungserkennung | 0,5 ~ 3 m/s | Motion detection |
| Erkennungswinkel | 150° (Wand / wall) / 360° (Decke / ceiling) | Detection angle |
| Betriebstemperatur | -20 ~ + 60°C / 10 ~ 80% rH | Operating temperature |
| IP-Klasse | IP20 | IP rating |
| Abmessungen | 72 x 36 x 26 mm | Sizes |
| Gehäuse | PMMA | Housing |
| Gewicht | 0.130 kg | Weight |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Hinweis | Die Daten entsprechen unserem aktuellen Wissensstand, technische Änderungen und Schreibfehler bleiben vorbehalten / The data correspond to our current state of knowledge, technical changes and typing errors are reserved. | Note |
| Hinweise | Notes |
| Verwendungszweck | Application |
| Bewegungsschalter zum automatischen Schalten elektrischer Verbraucher bei Bewegungserkennung | Motion switch for automatically switching electrical loads when movement is detected |
| Besonderheiten | Specials |
| Einstellbarte Nachlaufzeit, Tageslichtsensor | Adjustable hold-time, daylight sensor |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Elektronik nicht überhitzt. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Sensorschalters. Bitte beachten Sie die unterschiedlichen maximalen Schaltleistungen bei ohmschen und induktiven Lasten gem. Datenblatt. Der Sensorschalter entspricht den aktuellen CE-Bestimmungen | As with all electronic devices, care must be taken to ensure adequate air circulation so that the electronics do not overheat. We recommend 80% of the rated power of the sensor switch as the maximum connected load. Please note the different maximum switching capacities for ohmic and inductive loads acc. Data sheet. The sensor switch complies with the current CE regulations |
| Entsorgung | Waste Treatment |
| Sensorschalter enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | Sensor switches contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| Die technischen Daten haben wir den Datenblättern des Herstellers entnommen. Diese können ohne Vorankündigung geändert werden. | All technical data are taken from original data sheets of the manucaturer. These data may be changed without prior notice |
