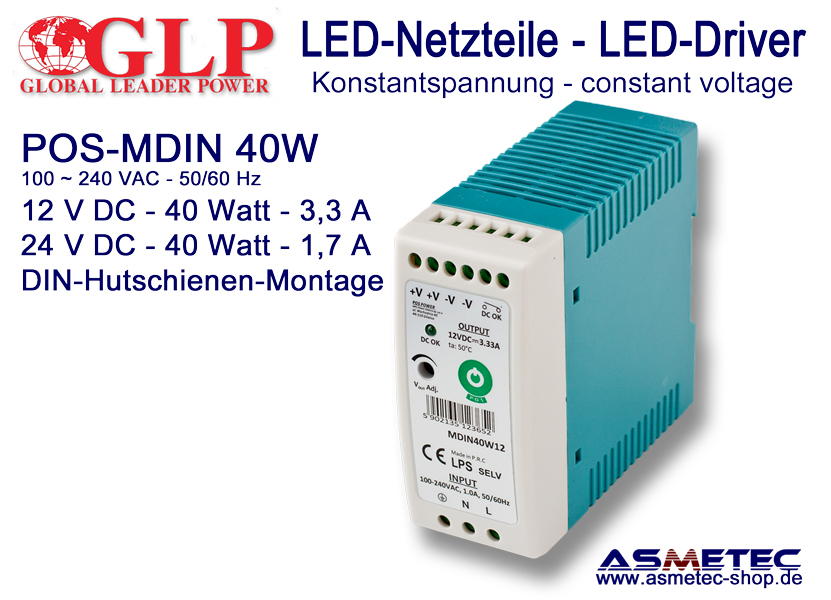

LED-driver POS-MDIN 40W24, 24 VDC, 40 Watt, DIN-Rail
LED power supply POS-MDIN 40W24, 24 Volt DC, 40 Watt for DIN-rail
Constant-voltage power supply for LED lighting technology with integrated protection against short circuit, over voltage and overload.
Special design for DIN-Rail mounting, DIN Rail TS-35/7,5 or 15
This very compact, low-built LED Power Supply, SELV, isolation class II, has an auto-recover protective circuit responsive in case of overload, over voltage and short-circuit at the output. It offers a LED indicator for power on (open collector type)
The input voltage can widely range between 90 and 264 V AC - 47-63 Hz and provides a constant output voltage of 24 V DC +/- 5% with a maximum output of 40 Watts
The power supply is not dimmable, cooling by free air convection. The output voltage can be adjusted in a range of about +/- 5%
It is ideal to feed 24 Volt LED lights such as G4-, MR16- LED-bulbs, LED strips and modules.
Working environment: -20 ° C ~ + 50 ° C, 20-90% rH, non-condensing.
This LED driver is also available as 20 / 60 Watt and also with 12 V DC output
Technical Data:
Input Voltage: 90-264 VAC, typical 230 VAC, 50/60 Hz
Output Voltage: 24 VDC +/- 5%
Output current:1,7A
Power: 40 Watt
Isolation Class: II

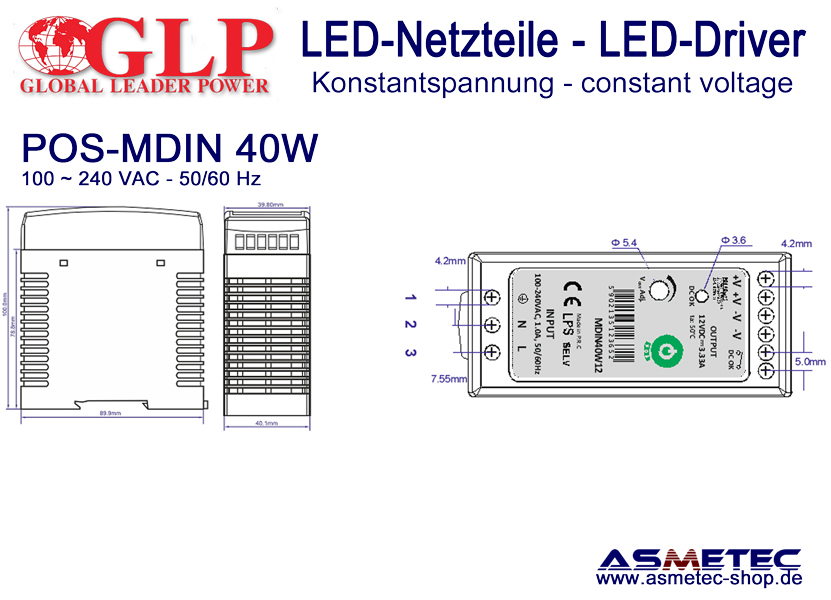

Sizes: 100 x 40 x 90 mm (L x W x H)
Suitable for DIN-Rail 35 mm
More information can be found in the data sheet in the download area.
Also known as:
LED driver, LED power supply, switching power supply, LED Netzteil, DIN rail power suppy, constant voltage power supply
Data sheets & Downloads
Technical Data
| Beschreibung | Daten / Data | Description |
| Markenname | GLP - POS | Brand name |
| Modell | MDIN-40W24 | Model |
| EAN | EAN 4251192822604 | EAN |
| Besonderheiten | Konstantspannung, aktive Schutzschaltung - constant voltage, active protection circuits | Specials |
| Eingangsspannung | 90~264 VAC | Input Voltage |
| Frequenz | 47 ~ 63 Hz | Frequency |
| Gesamtleistung | 40 Watt | Input Power |
| AC-Strom | 0,4 / 230VAC | AC current |
| Anlaufzeit | < 2 sec | Setup time |
| Leistungsfaktor | Pf > 0,50 | Power factor |
| Leerlauf-Leistungsaufnahme | < 1 W | No Load Power Consumption |
| Isolationsklasse | II | Isolation classs |
| IP Schutzart | IP20 | IP Class |
| Dimmbar? | nein / no | Dimmable? |
| Ausgangsspannung | 24 VDC +/- 5% | Output Voltage |
| Ausgangsstrom | 1,7 A +/- 2% | Output Current |
| Störspannung | 400 mV p-p - 20 MHz | Ripple&Noise |
| Integrierter Schutz | Integrated Protections | |
| Überspannung | max 28-35 V | Over Voltage |
| Überstrom | 110~145% - auto recover | Over current |
| Überlast | 160 ~ 210% Normallast / nominal power | Over Load |
| Kurzschluß | hiccup mode | Short Circuit |
| Übertemperatur | 110°C +/- 10% | Over Temperature |
| Lagerung | -30°C ~ +70°C, 10~95% rH, non condensing | Storage |
| Arbeitstemperatur | -20°C ~ +50°C | Working Temperature |
| Feuchtigkeit | 20 ~ 85% rH non condensing | Humidity |
| Abmessungen | 100 x 40 x 90 mm (L x W x H) | Sizes |
| Gehäuse | Kunststoff / plastic | Housing |
| Gewicht | 0.3 kg | Weight |
| Weitere Infos | Bitte lesen Sie das technische Datenblatt - Please read the technical data sheet | More information |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Normen | EN 62368-1, EN 55032, EN 55024, EN 61000-3-3, EN 61000-3-2 | Standards |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Netzteil mit Konstantspannung 24 V DC zur Versorgung von LED-Leuchtmitteln mit entsprechenden Anschlusswerten | LED-driver constant voltage 24 V DC to feed suitable LED lights |
| Besonderheiten | Specials |
| LED-Netzteil mit integrierter Schutzschaltung, auto-recover, DIN-Hutschienenmontage | LED-driver with built in protection - auto-recover, DIN rail mounting |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Netzteile nicht überhitzen. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Netzteils. Das Netzteil entspricht den aktuellen CE-Bestimmungen nach EN 62368-1, EN 55032, EN 55024, EN 61000-3-3, EN 61000-3-2 | Make sure that there is sufficient air ventilation to avoid over heating. We recommend to charge the driver at max. 80% of nominal power. The driver complies with latest CE-regulations acc to EN 62368-1, EN 55032, EN 55024, EN 61000-3-3, EN 61000-3-2 |
| Entsorgung | Waste Treatment |
| LED-Netzteile enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-drivers contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| 1. Alle Parameter werden mit Eingang 230VAC, Nennlast und 25 ° C Umgebungstemperatur gemessen. 2. Störspannungen werden bei Bandbreite 20MHz gemessen, mit 12" Twisted-Pair-Kabel mit einem 0,1 uF und parallelen Kondensator 47μF abgeschlossen. 3. Die Toleranzen beinhalten Anlauf, Netzregelung und Lastregelung. 4. Die Stromversorgung wird als als eine Komponente angesehen, die mit der endgültigen Ausrüstung in Kombination betrieben wird. Da EMV-Leistung durch die komplette Installation beeinflusst wird, muss die endgültige Ausstattung erneut qualifizieren werden. | 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1μF i 47μF parallel capacitor. 3. Tolerance incudes set up tolerance, line regulation and load regulation. 4. Setup and rise time is measured from 0 to 90% rated output voltage. 5. Power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment must be re-qualify to comply with EMC Directives. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu elektrischen und elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for electrical and electromagnetical data upon request made in own lab. |
| Genereller Hinweis: | General note: |
| Die vorstehenden Angaben basieren auf dem aktuellen Stand unserer Kenntnisse. Unsere Angaben enthalten keine Zusicherung von Eigenschaften. Die Verwendung unserer Produkte durch unsere Kunden unterliegt den verschiedensten Bedingungen, sodass kein Kunde von der Eigenerprobung der Verwendbarkeit unserer Produkte entbunden ist. Eine Haftung für Folgeschäden ist in jedem Fall ausgeschlossen. Für Schäden, die sich aus der Verwertung unserer Angaben ergeben, haften wir nur, wenn uns Vorsatz oder grobe Fahrlässigkeit nachgewiesen werden kann. | The above information is based on the current state of our knowledge. Our information does not contain any assurance of properties. The use of our products by our customers is subject to a variety of conditions, so that no customer is released from testing the usability of our products. Liability for consequential damages is excluded in any case. We shall only be liable for damages resulting from the use of our information if intent or gross negligence on our part can be proven. |
