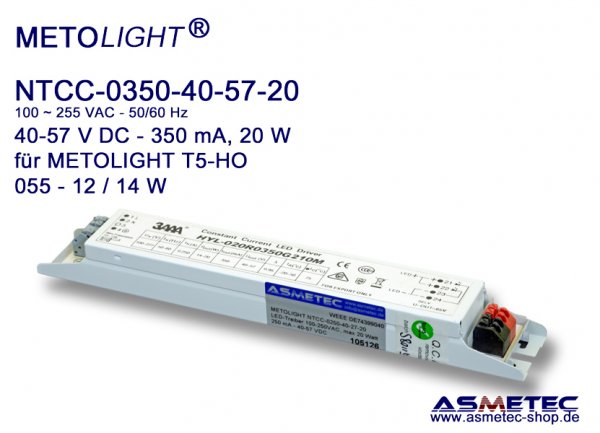

LED-Driver NTCC-0350-40-57-20 for T5-LED-Tubes HO 549-12

Constant current power supply for METOLIGHT T5 LED tubes HO 549- 12 / 14 Watt.

This very compact and flat LED power supply, SELV, protection class I, has an auto-recover protection circuit which responds to overload and short circuit at the output.
The input voltage can be in a range between 100 and 255 V AC - 47-63 Hz. The power supply provides a constant output current of 350 mA +/- 3% at a voltage between 40 and 57 V DC +/- 3%, maximum power 20 Watt.
It is ideal for the power supply of METOLIGHT T5 LED tubes of these HO-versions:

549 mm - 12 Watt
549 mm - 14 Watt
Each tubes needs 1 LED-driver.

The LED-driver may not be connected to dimmers. Installation only by skilled electrician

Technical Data:
Input Voltage: 100-255 VAC, typical 230 VAC, 50/60 Hz
Output Current: 350 mA +/- 3%
Output Voltage Range: 40-57 V DC +/- 3%
Power: 20 Watt max.
Withstand Voltage: 3 kVAC
Sizes: 210 x 30 x 22 mm (L x W x H)
Weight: about 150 gram
Compliance to EN61347-1, EN61347-2-13, IP20

Packaging for resellers: 50 pcs, please contact Asmetec for special offer

Technical Data

Beschreibung	Daten / Data	Description
Markenname	METOLIGHT	Brand name
Modell	NTCC-0350-40-57-20	Model
EAN	4251192848109	EAN
Besonderheiten	Konstantstrom, aktive Schutzschaltung - constant current, active protection circuits	Specials
Eingangsspannung	100-255 VAC max, 230 VAC typ.	Input Voltage
Frequenz	47 ~ 63 Hz	Frequency
Gesamtleistung	20 Watt max.	Input Power
AC-Strom	0,1 A/ 230VAC	AC current
Anlaufzeit	< 0,5 sec	Setup time
Efffizienz, typ	72%	Efficiency, typ.
Leerlauf-Ausgangsspannung	60 V DC	No Output DC Voltage
Isolationsklasse	I	Isolation class
IP Schutzart	IP20	IP Class
Dimmbar?	nein / no	Dimmable?
Ausgangsspannung	40-57 VDC +/- 3%	Output Voltage
Ausgangsstrom	350 mA +/- 3%	Output Current
Störspannung	200 mV p-p - 20 MHz	Ripple&Noise
Integrierter Schutz		Integrated Protections
Überspannung	-	Over Voltage
Überstrom	-	Over current
Kurzschluß	hiccup mode	Short Circuit
Übertemperatur	140 °C +/- 10°C	Over Temperature
Lagerung	-40°C ~ +80°C, 10~95% rH	Storage
Arbeitstemperatur	-20°C ~ +70°C	Working Temperature
Feuchtigkeit	20 ~ 90% rH	Humidity
Abmessungen	210 x 30 x 22mm (L x W x H)	Sizes
Gehäuse	Blech / metall	Housing
Gewicht	150 g	Weight
Weitere Infos	Bitte lesen Sie das technische Datenblatt - Please read the technical data sheet	More information
Entspricht	CE, RoHS, 98/11/EC, UL	Complies
Normen	EN 61347-1, EN 61347-2-13, UL 8750, EN 55015, EN 61547; IEC 61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 class C	Standards

Hinweise	Notes
Verwendungszweck	Application
LED-Netzteil mit Konstantstrom zur Versorgung von LED-Komponenten mit entsprechenden Anschlusswerten	LED-driver constant current to feed suitable LED components
Besonderheiten	Specials
LED-Netzteil mit integrierter Schutzschaltung, auto-recover	LED-driver with built in protection - auto-recover
Installation	Installation
Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen.	Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off.
Hinweise	Notes
Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Netzteile nicht überhitzen. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Netzteils. Das Netzteil entspricht den aktuellen CE-Bestimmungen nach EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2	Make sure that there is sufficient air ventilation to avoid over heating. We recommend to charge the driver at max. 80% of nominal power. The driver complies with latest CE-regulations acc to EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2
Entsorgung	Waste Treatment
LED-Netzteile enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück.	LED-drivers contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec.
Technische Daten	Technical data
Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden.	Technical data to improve product quality may be changed without prior notice
Hinweise zu den Messwerten	Notes for measured data
1. Alle Parameter werden mit Eingang 230VAC, Nennlast und 25 ° C Umgebungstemperatur gemessen. 2. Störspannungen werden bei Bandbreite 20MHz gemessen, mit 12" Twisted-Pair-Kabel mit einem 0,1 uF und parallelen Kondensator 47μF abgeschlossen. 3. Die Toleranzen beinhalten Anlauf, Netzregelung und Lastregelung. 4. Die Stromversorgung wird als als eine Komponente angesehen, die mit der endgültigen Ausrüstung in Kombination betrieben wird. Da EMV-Leistung durch die komplette Installation beeinflusst wird, muss die endgültige Ausstattung erneut qualifizieren werden.	1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1μF i 47μF parallel capacitor. 3. Tolerance incudes set up tolerance, line regulation and load regulation. 4. Setup and rise time is measured from 0 to 90% rated output voltage. 5. Power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment must be re-qualify to comply with EMC Directives.
Prüfberichte	Test Reports
Individuelle Prüfberichte zu elektrischen und elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor.	Individual test reports for electrical and electromagnetical data upon request made in own lab.

LED-driver NTCC-0350-40-57-20 for T5-LED-tubes HO 549
