LED-driver GLP POS-DIN 60W12, 12 VDC, 60 Watt, DIN-Rail
TOP

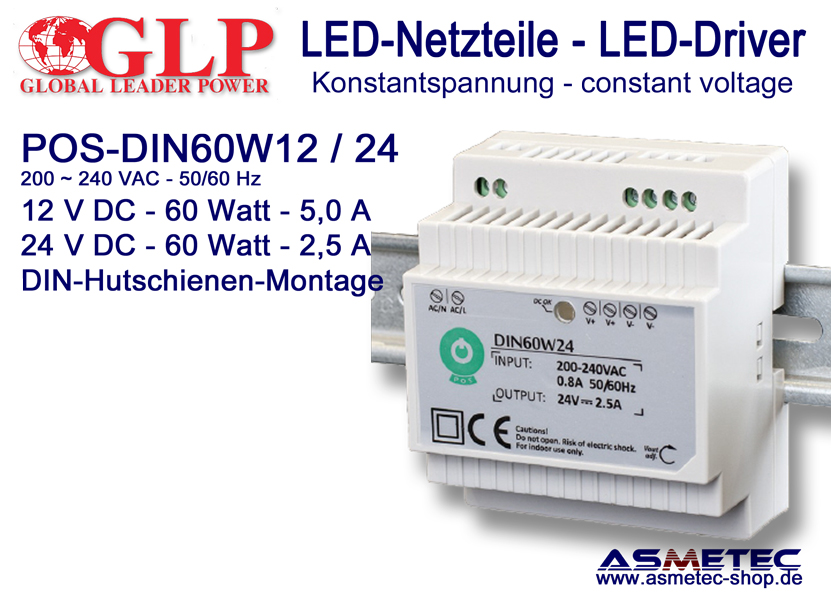

LED power supply GLP POS-DIN 60W12, 12 Volt DC, 60 Watt for DIN-rail
Constant-voltage power supply for LED lighting technology with integrated protection against short circuit, over voltage and overload.
Special design for DIN-Rail mounting, DIN Rail TS-35/7,5 or 15
This compact, low-built LED Power Supply, SELV, isolation class II, has an auto-recover protective circuit responsive in case of overload, over voltage and short-circuit at the output. It offers a LED indicator for power on
The input voltage can widely range between 180 and 255 V AC - 47-63 Hz and provides a constant output voltage of 12 V DC +/- 5% with a maximum output of 60 Watts
The power supply is not dimmable, cooling by free air convection. The output voltage can be adjusted in a range of about +/- 5%
It is ideal to feed 12 Volt LED lights such as G4-, MR16- LED-bulbs, LED strips and modules.
Working environment: -20 ° C ~ + 50 ° C, 20-90% rH, non-condensing.
This LED driver is also available as 30 / 60 / 100 Watt and also with 24 V DC output
Technical Data:
Input Voltage: 180-255 VAC, typical 230 VAC, 50/60 Hz
Output Voltage: 12 VDC +/- 5%
Output current: 5 A
Power: 60 Watt
Isolation Class: II
Sizes: 93 x 78 x 56 mm (L x W x H)
Suitable for DIN-Rail 35 mm
More information can be found in the data sheet in the download area.
Also known as:
LED driver, LED power supply, switching power supply, LED Netzteil, DIN rail power suppy, constant voltage power supply
Data sheets & Downloads
Technical Data
| Beschreibung | Daten / Data | Description |
| Markenname | GLP - POS | Brand name |
| Modell | DIN60W12 | Model |
| EAN | EAN 4251192822093 | EAN |
| Besonderheiten | Konstantspannung, aktive Schutzschaltung - constant voltage, active protection circuits | Specials |
| Eingangsspannung | 180~255 VAC | Input Voltage |
| Frequenz | 47 ~ 63 Hz | Frequency |
| Gesamtleistung | 60 Watt | Input Power |
| AC-Strom | 0,7 / 230VAC | AC current |
| Anlaufzeit | < 2 sec | Setup time |
| Leistungsfaktor | Pf > 0,80 | Power factor |
| Leerlauf-Leistungsaufnahme | < 0,3 W | No Load Power Consumption |
| Isolationsklasse | II | Isolation classs |
| IP Schutzart | IP20 | IP Class |
| Dimmbar? | nein / no | Dimmable? |
| Ausgangsspannung | 12 VDC +/- 5% | Output Voltage |
| Einstellbar | 10,7 ~ 13,5 V DC | Adjustable |
| Ausgangsstrom | 5 A +/- 2% | Output Current |
| Störspannung | 240 mV p-p - 20 MHz | Ripple&Noise |
| Integrierter Schutz | Integrated Protections | |
| Überspannung | max 18 ~ 23 VDC | Over Voltage |
| Überstrom | auto recover | Over current |
| Überlast | 120 ~ 180% Normallast / nominal power | Over Load |
| Kurzschluß | Isc = 0,4A, - auto recover | Short Circuit |
| Übertemperatur | 135 ~ 165 °C | Over Temperature |
| Lagerung | -40°C ~ +80°C, 10~95% rH | Storage |
| Arbeitstemperatur | -25°C ~ +60°C | Working Temperature |
| Feuchtigkeit | 20 ~ 95% rH | Humidity |
| Abmessungen | 93 x 78 x 56 mm (L x W x H) | Sizes |
| Gehäuse | Kunststoff / plastic | Housing |
| Gewicht | 0.27 kg | Weight |
| Weitere Infos | Bitte lesen Sie das technische Datenblatt - Please read the technical data sheet | More information |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Normen | EN 60950-1, EN 55022, EN 55024, EN 61000-3-3, EN 61000-3-2 | Standards |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Netzteil mit Konstantspannung 12 V DC zur Versorgung von LED-Leuchtmitteln mit entsprechenden Anschlusswerten | LED-driver constant voltage 12 V DC to feed suitable LED lights |
| Besonderheiten | Specials |
| LED-Netzteil mit integrierter Schutzschaltung, auto-recover, DIN-Hutschienenmontage | LED-driver with built in protection - auto-recover, DIN rail mounting |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Netzteile nicht überhitzen. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Netzteils. Das Netzteil entspricht den aktuellen CE-Bestimmungen nach EN 60950-1, EN 55022, EN 55024, EN 61000-3-3, EN 61000-3-2 | Make sure that there is sufficient air ventilation to avoid over heating. We recommend to charge the driver at max. 80% of nominal power. The driver complies with latest CE-regulations acc to EN 60950-1, EN 55022, EN 55024, EN 61000-3-3, EN 61000-3-2 |
| Entsorgung | Waste Treatment |
| LED-Netzteile enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-drivers contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| 1. Alle Parameter werden mit Eingang 230VAC, Nennlast und 25 ° C Umgebungstemperatur gemessen. 2. Störspannungen werden bei Bandbreite 20MHz gemessen, mit 12" Twisted-Pair-Kabel mit einem 0,1 uF und parallelen Kondensator 47μF abgeschlossen. 3. Die Toleranzen beinhalten Anlauf, Netzregelung und Lastregelung. 4. Die Stromversorgung wird als als eine Komponente angesehen, die mit der endgültigen Ausrüstung in Kombination betrieben wird. Da EMV-Leistung durch die komplette Installation beeinflusst wird, muss die endgültige Ausstattung erneut qualifizieren werden. | 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1μF i 47μF parallel capacitor. 3. Tolerance incudes set up tolerance, line regulation and load regulation. 4. Setup and rise time is measured from 0 to 90% rated output voltage. 5. Power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment must be re-qualify to comply with EMC Directives. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu elektrischen und elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for electrical and electromagnetical data upon request made in own lab. |
