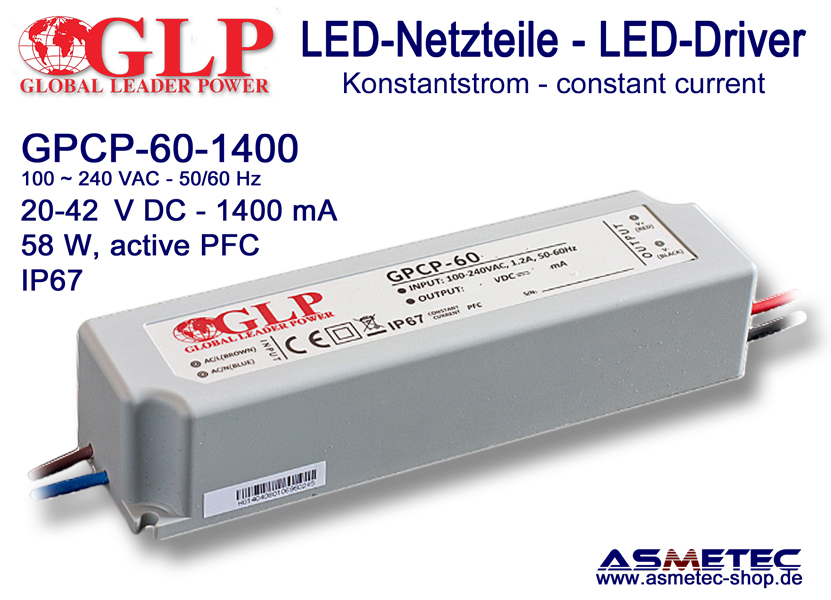

GLP GPCP-60-1400, 1400 mA, 20-42 VDC, 58 Watt, PFC, IP67
ask for quotation
Switching CC power supply GLP GPCP-60-1400, 1400 mA, 20-42 V DC, 58,8 Watt, PFC, IP67
Constant-current power supply for LED lighting technology with integrated protection against short circuit.
This compact, low-built LED Power Supply, SELV, isolation class II, has an auto-recover protective circuit responsive in case of overload and short-circuit at the output, it comes with active PFC. Complies with UL1310 Class 2 power unit, pass LPSThe input voltage can widely range between 100 and 240 V AC - 47-63 Hz and provides a constant current output of 1400 mA +/- 5%, voltage ranges from 20-42 V DC +/- 3% with a maximum output of 58,8 Watts. The completely sealed driver meets IP67, can be used indoor and protected outddoor area, not under water
The power supply is not dimmable, cooling by free air convection.
Working environment: -30 ° C ~ + 70 ° C, 20-90% rH, non-condensing.
This LED driver is also available as 700 / 1050 1250 / 1400 / 1750 / 2100 mA version
Technical Data:
Input Voltage: 100-240 VAC, typical 230 VAC, 50/60 Hz
Output Current: 1400 mA +/- 3%
Output Voltage Range: 20-42 V DC +/- 3%
Power: 58,8 Watt
Withstand Voltage: 3 kVAC

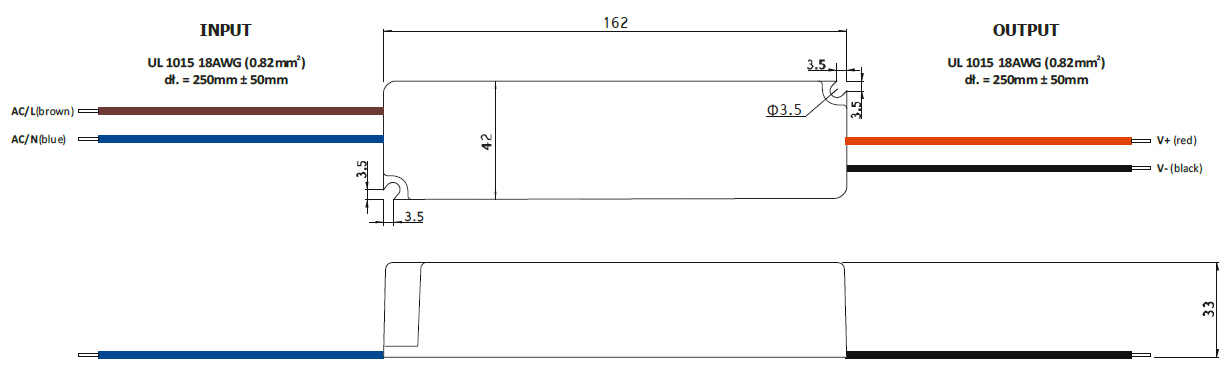

Sizes: 162 x 42 x 33 mm (L x W x H)
Compliance to EN61347-1, EN61347-2-13, IP67
More information can be found in the data sheet in the download area.
Packaging for resellers: 100 pcs, please contact Asmetec for special offer
Data sheets & Downloads
Technical Data
| Beschreibung | Daten / Data | Description |
| Markenname | GLP | Brand name |
| Modell | GPCP-60-1400 | Model |
| EAN | EAN 4251192842794 | EAN |
| Besonderheiten | Konstantstrom, aktive Schutzschaltung, active PFC - constant current, active protection circuits | Specials |
| Eingangsspannung | 90~264 VAC max, 100-240 VAC typ. | Input Voltage |
| Frequenz | 47 ~ 63 Hz | Frequency |
| Gesamtleistung | 58,8 Watt | Input Power |
| AC-Strom | 0,6 A/ 230VAC | AC current |
| Anlaufzeit | < 2 sec | Setup time |
| Efffizienz, typ | 87% | Efficiency, typ. |
| Leerlauf-Ausgangsspannung | 42 V DC | No Output DC Voltage |
| Isolationsklasse | II | Isolation class |
| IP Schutzart | IP67 | IP Class |
| Dimmbar? | nein / no | Dimmable? |
| Ausgangsspannung | 20-42 VDC +/- 3% | Output Voltage |
| Ausgangsstrom | 1400 mA +/- 5% | Output Current |
| Störspannung | 5 V p-p - 20 MHz | Ripple&Noise |
| Integrierter Schutz | Integrated Protections | |
| Überspannung | - | Over Voltage |
| Überstrom | - | Over current |
| Kurzschluß | hiccup mode, auto recover | Short Circuit |
| Übertemperatur | - | Over Temperature |
| Lagerung | -40°C ~ +80°C, 10~95% rH | Storage |

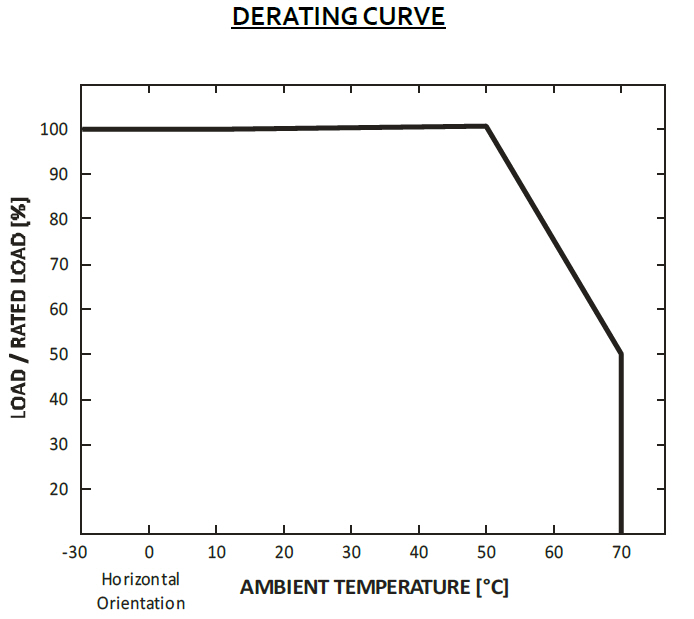

| Arbeitstemperatur | -30°C ~ +70°C | Working Temperature |
| Feuchtigkeit | 20 ~ 90% rH | Humidity |
| Abmessungen | 162 x 42 x 33 mm (L x W x H) | Sizes |
| Gehäuse | PMMA | Housing |
| Gewicht | 0.390 kg | Weight |
| Weitere Infos | Bitte lesen Sie das technische Datenblatt - Please read the technical data sheet | More information |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Normen | EN 61347-1, EN 61347-2-13, UL 8750, EN 55015, EN 61547; IEC 61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 class C | Standards |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Netzteil mit Konstantstrom zur Versorgung von LED-Komponenten mit entsprechenden Anschlusswerten | LED-driver constant current to feed suitable LED components |
| Besonderheiten | Specials |
| LED-Netzteil mit integrierter Schutzschaltung, auto-recover | LED-driver with built in protection - auto-recover |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Netzteile nicht überhitzen. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Netzteils. Das Netzteil entspricht den aktuellen CE-Bestimmungen nach EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 | Make sure that there is sufficient air ventilation to avoid over heating. We recommend to charge the driver at max. 80% of nominal power. The driver complies with latest CE-regulations acc to EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 |
| Entsorgung | Waste Treatment |
| LED-Netzteile enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-drivers contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| 1. Alle Parameter werden mit Eingang 230VAC, Nennlast und 25 ° C Umgebungstemperatur gemessen. 2. Störspannungen werden bei Bandbreite 20MHz gemessen, mit 12" Twisted-Pair-Kabel mit einem 0,1 uF und parallelen Kondensator 47μF abgeschlossen. 3. Die Toleranzen beinhalten Anlauf, Netzregelung und Lastregelung. 4. Die Stromversorgung wird als als eine Komponente angesehen, die mit der endgültigen Ausrüstung in Kombination betrieben wird. Da EMV-Leistung durch die komplette Installation beeinflusst wird, muss die endgültige Ausstattung erneut qualifizieren werden. | 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1μF i 47μF parallel capacitor. 3. Tolerance incudes set up tolerance, line regulation and load regulation. 4. Setup and rise time is measured from 0 to 90% rated output voltage. 5. Power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment must be re-qualify to comply with EMC Directives. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu elektrischen und elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for electrical and electromagnetical data upon request made in own lab. |
