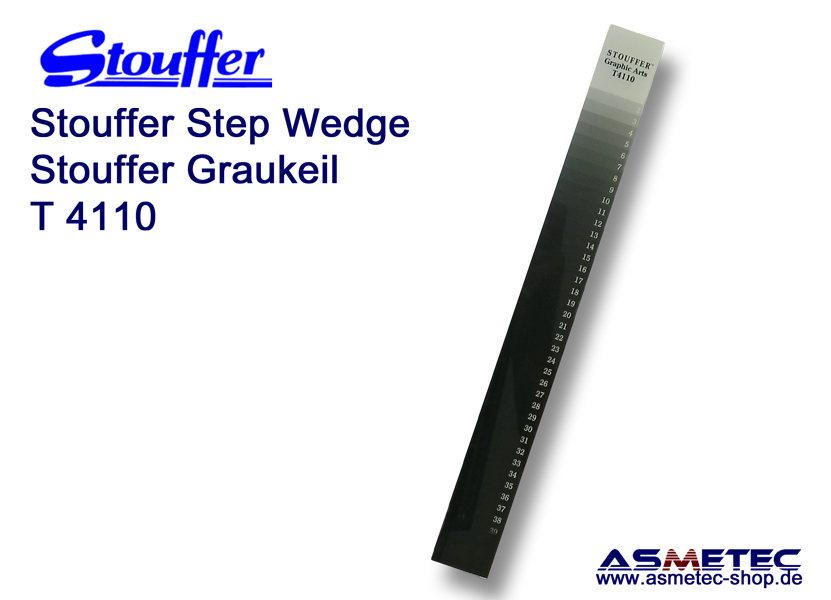

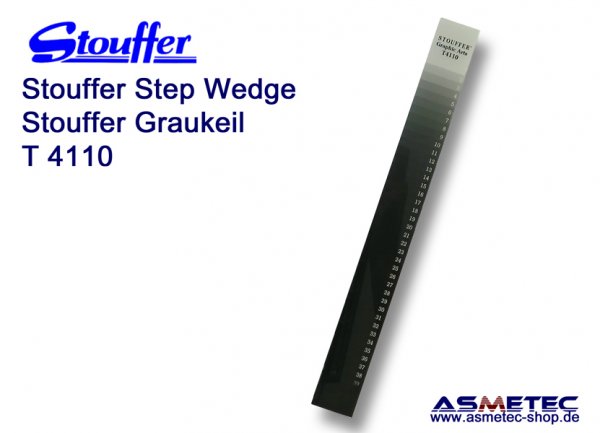

Stouffer T4110, 41-stufiger Transmissions-Graukeil, Inkrement 0,10
Stouffer T4110, 41-stufiger Transmissions-Graukeil
41 Stufen, Inkrement 0,10, 1 x 9,5", Dmax 4.05
Graukeil T4110 - Daten:
41 Stufen, Inkrement 0,10, Dmax 4.05, Abmessung 25 x 247 mmDer Stouffer Graukeil T4110 mit 41 Transparenz-Stufen wird weltweit verwendet insbesondere zur Anzeige für die Variablen in der Belichtung und Verarbeitung von Druckplatten und photographischen Materialien und zur korrekten Einstellung der Belichtungsparameter. Mittels dieses Graukeils kann die Richtung und der Betrag der zur korrekten Belichtung nötigen Anpassungen ermittelt werden.
Auch die Verwendung zusammen mit Siebdrucklacken, Leiterplatten, Diazofilmen, Silberfilmen und anderen photographischen Anwendungen ist möglich. Zur Beurteilung von Prozessgeschwindigkeiten, Emulsionskontrast, Beschichtungshärte usw. bietet Stouffer eine Vielzahl von Graukeilen mit unterschiedlichsten Abstufungen und Formaten.
Rauschverhalten und Kontrastumfang:
Stouffer Graukeil T4110 wird auf einen Leuchttisch montiert und fotografiert.
Nur Durchlichtvorlage wie die Stouffer T-Serie (transparent) statt einer Grafik auf Papier kann die großen Kontrastumfänge von „völlig Weiß“ bis „total Schwarz“ erzeugen, die die Kameras erfassen müssen.
Die Graufelder machen auch das Rauschen sicht- und messbar.
RoHS-Kompatibilität
Alle Stouffer Graukeile entsprechen den aktuellen Bestimmungen nach RoHS. Sie enthalten keine oder weit unter zulässigen Grenzwerten Anteile an Blei, Kadmium, Quecksilber, Hexa-Chrom, PBB, PBDE oder andere benennungspflichtigen flammhemmende Mittel
Haltbarkeit
Stouffer-Graukeile können unbenutzt über mind. 10 Jahre kühl und trocken gelagert werden.
Abnutzungen erfolgen insbesondere durch den täglichen Gebrauch, Kratzer, Fingerabdrücke, Knicke, Feuchtigkeit, chemische Dämpfe usw. Wir empfehlen den Austausch je nach täglichem Gebrauch innerhalb von 3 bis 6 Monaten sowie sofort bei offensichtlichen Schäden.
Kalibrierung:
Dieser Graukeil ist gegen Aufpreis auch kalibriert aus Vorrat lieferbar
Händler und Großabnehmer:
Bitte fragen Sie nach unserem aktuellen Projektpreis

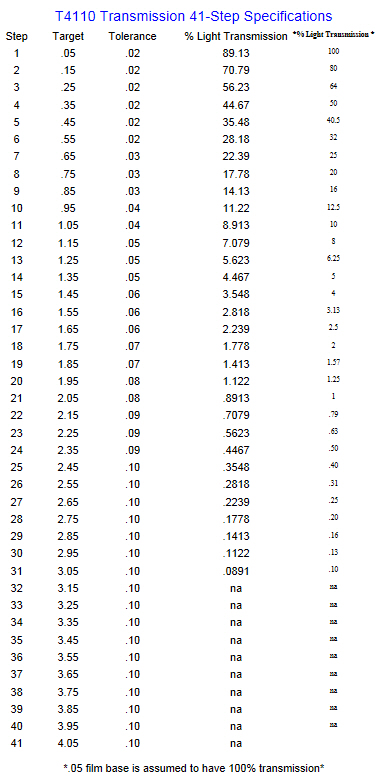

Spezifikation Transmissions-Graukeil T4110
So verwenden Sie den Stouffer T2115 Graukeil
(für andere Stufen-Graukeile muss entsprechend umgerechnet werden)Die Dichte der einzelnen Stufenfelder erhöht sich je nach Inkrement um 1/3 Blende (Inkrement 0.1) oder 1/2 Blende (Inkrement 0.15)
Richten Sie Ihren Kontaktdrucker oder Vakuumrahmen so ein, dass mehrere Probeaufnahmen auf separaten Filmen gemacht werden, wobei jede Belichtung für eine andere Zeitdauer erfolgt.
Machen Sie drei Belichtungen: eine, die durch vergangene Erfahrungen oder die normalerweise in der täglichen Produktion verwendete Belichtung bestimmt wird, eine für weniger und dann eine für mehr.
Es kann erforderlich sein, dieses Testverfahren mit unterschiedlichen Belichtungszeiten zu wiederholen.
Verarbeiten Sie das Testnegativ für die vom Folienhersteller empfohlene Zeit und Temperatur. Es ist wichtig, die Verarbeitung konstant zu halten.
Prüfen Sie das Abbild des Graukeils auf jedem Negativ. Wählen Sie als Negativ das Negativ aus, in dem Schritt 7 (auf einem 21-Stufen-Keil) zu einem dichten Schwarz entwickelt wird, wobei Schritt 8 nur geringfügig dicht ist.
Schritt 7 ist der Zielpunkt für die normale Kopie.
Es gibt viele verschiedene Möglichkeiten, Platten zu belichten. Es gibt eine Fülle unterschiedlicher Belichtungssysteme und Verarbeitungstechniken. Als Konstante ist der Graukeil anzusehen.
Verwenden Sie den Graukeil als Vorlage für alle Aufnahmen, um Genauigkeit und Wiederholbarkeit zu erreichen.
Die nachfolgende Tabelle hilft bei der Belichtungskorrektur
| Änderung der Belichtung | 1 Stufe | 2 Stufen | 3 Stufen | 4 Stufen |
| Erhöhung der Belichtung | 1.41x | 2.00x | 2.82x | 4.00x |
| Reduzierung der Belichtung | 0.71x | 0.50 | 0.35x | 0.25x |
