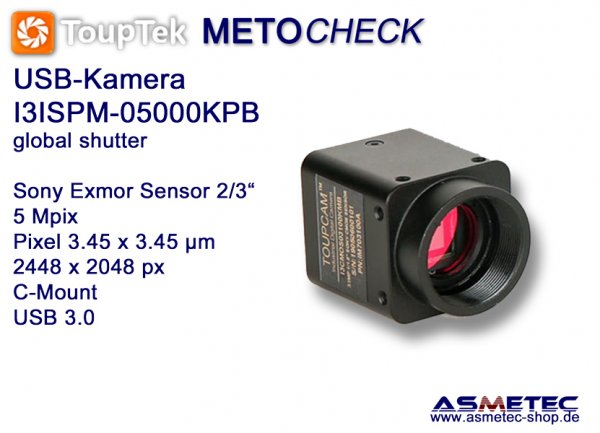

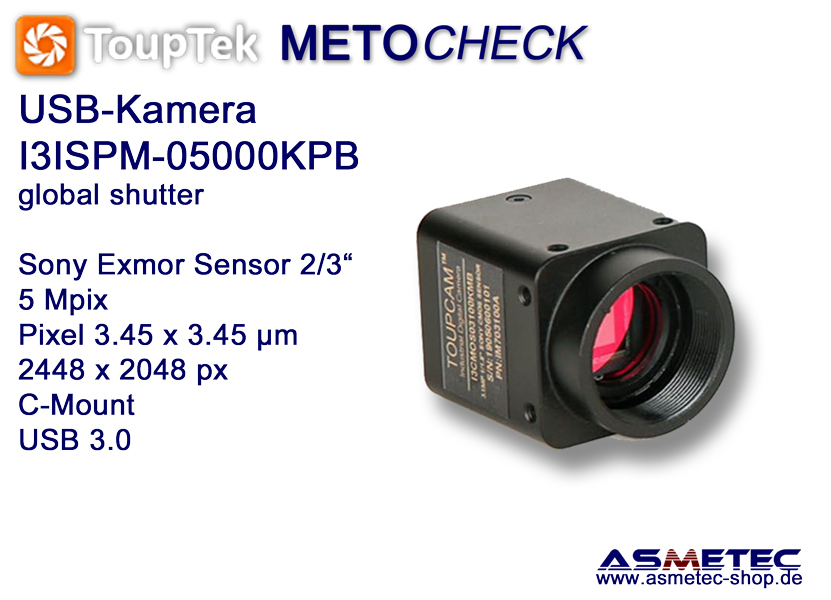

Touptek I3ISPM-05000KPB, USB 3.0 Mikroskop Kamera 5 MPix, global shutter
Sony Exmor CMOS-Sensor, METOCHECK Edition, engste Toleranzen, mit Asmetec Sonderzubehör
OEM-Nr. ToupCam I3ISPMKPB
Die Touptek USB-Kamera mit C-Mount-Gewinde (ISO 10935:1996) ist eine einfache und hochwertige Methode, um Mikroskope und Teleskope in digitale Systeme aufzuwerten. Die USB-Kamera ersetzt oder ergänzt das Standard-Okular eines Mikroskops. Die mitgelieferte Software mit deutscher Bedienoberfläche ermöglicht 2D-Messungen (Längen, Flächen, Winkel, Kreise uvm.) und Bildkommentare, Einzelbild- und Filmaufnahmen - Ideal zur Qualitätskontrolle und -Sicherung, Einsatz als Lehrmittel, zu Vorführungszwecken und Präsentationen, Schule, Hobby und Beruf.
Der integrierte Sony Exmor CMOS Sensor IMX264LQR C-GS mit Hintergrundbeleuchtung und global shutter, 2/3" (8.45 x 7.07 mm) mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 3.45 x 3.45 µm. Durch USB 3.0 erfolgt die schnelle Datenübertragung und Spannungsversorgung über ein einziges Kabel. Ein integrierter IR-Filter schützt den Sensor. Die Kamera arbeitet ohne bewegliche Teile. Sie ist in einem robusten Aluguß-Gehäuse eingebettet und ist in Präzision und Robustheit vielen anderen Industriekameras deutlich überlegen.
Die I3ISPM-Serie ist grundsätzlich mit Farb-Sensoren bestückt. Für Monochromaufnahmen gibt es die äußerlich baugleiche Version I3CMOS.

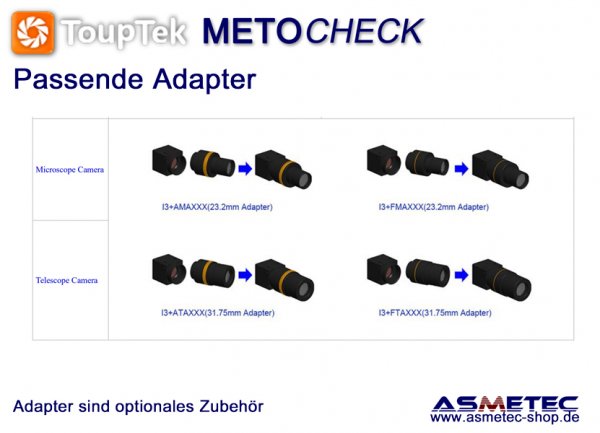

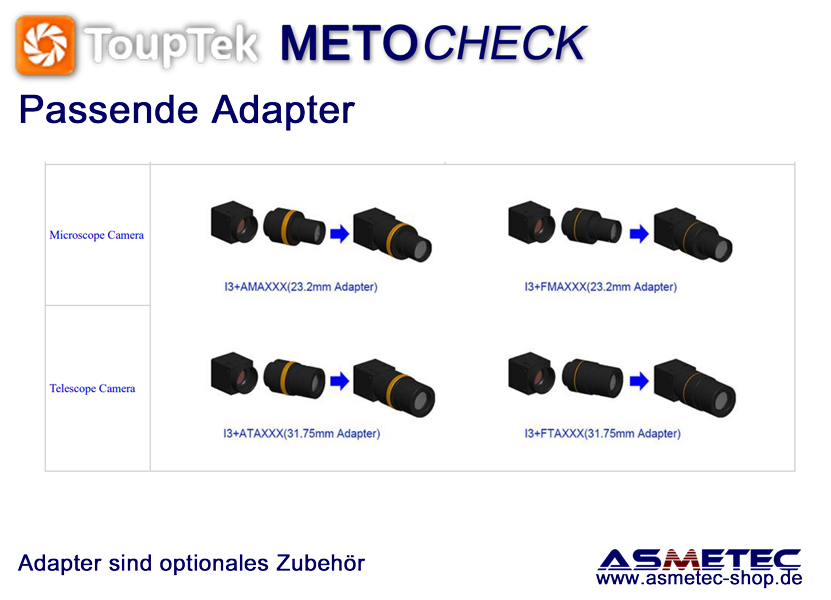

Optional ist eine Vielzahl von Adaptern für Marken-Mikroskope (z.B. Nikon, Olympus, Leica, Huvitz u.a.) lieferbar, auch solche für Okulartuben 23.2 mm. Hiermit kann diese Kamera auch anstelle des Okulars in kleinen Mikroskopen wie z.B. Peak 2034 / 2054 / 2064 oder Metocheck YM7504-Serie verwendet werden.
Passende Kamera-Adapter finden Sie hier Wir empfehlen einen 0,75x Adapter.
Die mitgelieferte Software erlaubt nicht nur das Speichern und Beschriften von Einzelbildern und Filmen, sondern auch das Vermessen von Längen, Flächen, Winkeln, Kreisen, Polygonen uvm. Die Menüoberfläche der Software kann auf deutsche, englische, französische, italienische u.a. Sprachen gestellt werden.
Nur bei Asmetec - Das Komplett-Sorglos-Paket:
- Ausführliche bebilderte Installationsanleitung
- Ausführliche Beschreibung der Software
- 1 x METOCLEAN Reinigungstuch
- kostenloser After-Sale-Service
Technische Daten:
Sensor: Sony Exmor CMOS, 5 MPix, 2/3"
USB-Port 3.0
G-Sensivity: 1146 mV - 1/30 s
Dunkelsignal: 0,15 mV - 1/30 s
FPS/Auflösung: 35,7 fps - 2448 x 2048 px , 88,4 fps - 1224 x 1024 px
Belichtung: (global shutter) 15µs ~ 5 s
Pixelgröße: 3.45 x 3.45 µm
Binning: 1x1

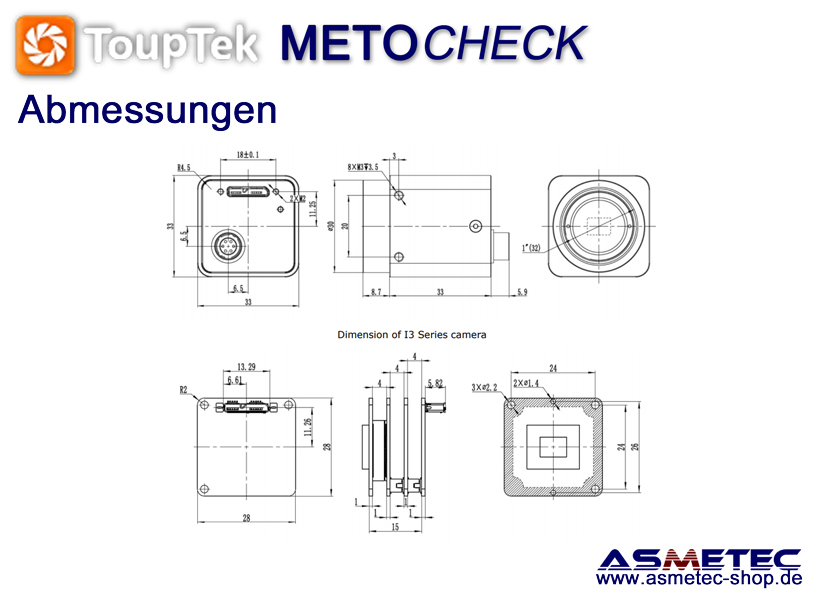

Abmessungen 33 x 33 x 33 mm
Stromversorgung: USB-Port 5VDC
PC-System: Windows/Linux/Mac OS multiple platforms SDK
Native C/C++, C#/VB.Net, DirectShow, Twain, LabView
Lieferumfang:
USB-Kamera mit C-Mount
USB-Kabel
6pin I/O-Kabel
Software
Anleitung
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | I3ISPM05000KPB | Model |
| Gewinde | C-Mount | Thread |
| USB | USB 3.0 | USB |
| Pixel | 5 MPix | Pixel |
| Pixelgröße | 3.45 x 3.45 µm | Pixel size |
| Sensor | Sony Exmor CMOS IMX264LQR-C-GS | Sensor |
| Sensor Größe | 2/3" - 8.45 x 7.07 mm | Sensor size |
| G-Empfindlichkeit | 1146 mV - 1/30 s | G-Sensivity |
| Dunkelsignal | 0,15 mV - 1/30 s | Dark signal |
| FPS | 35.7 fps - 2448 x 2048 px , 88.4 fps - 1224 x 1024 px | FPS |
| Binning | 1x1 | Binning |
| Belichtung | 15 µms ~ 5 s | Exposure |
| Spekralbereich | 380 - 650 nm (mit IR-Filter) | Spectral range |
| Weißabgleich | ROI White Balance/ Manual Temp Tint Adjustment/NA | Whie balance |
| Capture | Windows/Linux/macOS/Android Multiple Platform SDK(Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc) | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | Umgebungsluft | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | 5VDC via USB-Port | Power supply |
| Abmessungen | 33 x 33 x 33 mm | Sizes |
| Betriebssystem | Microsoft® Windows® XP / Vista / 7 / 8 /10 (32 & 64 bit) OSx(Mac OS X) Linux | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 2.0, Monitor > 17", CD-Rom | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, Errors and omissions excepted | Technical data |
