Merrytek MC054V-RC-C - Bewegungsschalter - Sensor, Tageslichtsteuerung, dimmbar, fernbedienbar
Merrytek MC054V-RC-C - Bewegungsschalter - Sensor, Tageslichtsteuerung, dimmbar, fernbedienbar
HF-Sensorschalter 5,8 GHz, zum automatischen Schalten von Leuchten bis 800 Watt, über optionale MH01 fernbedienbar

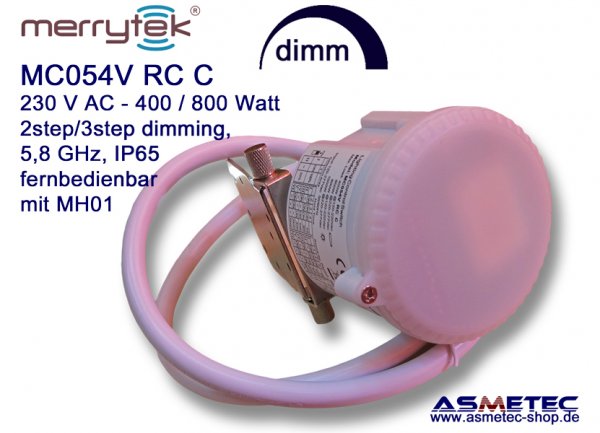

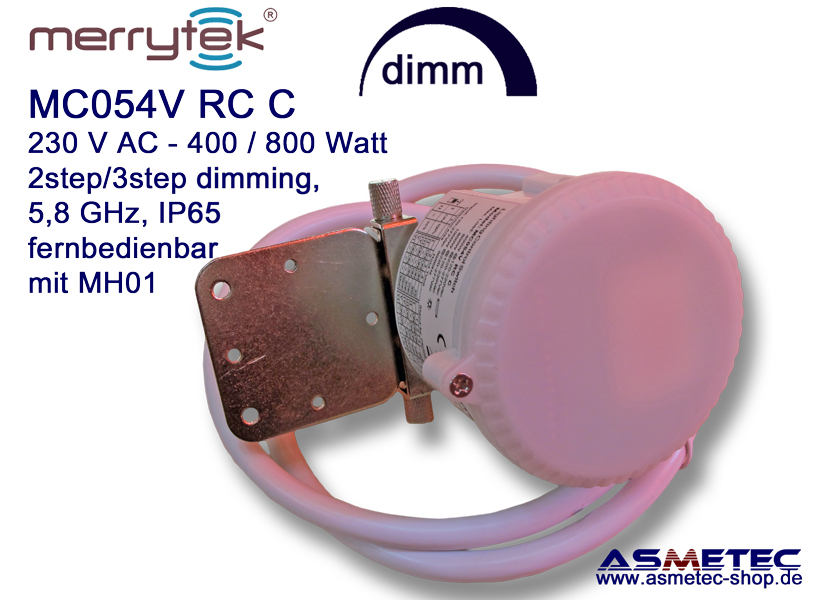

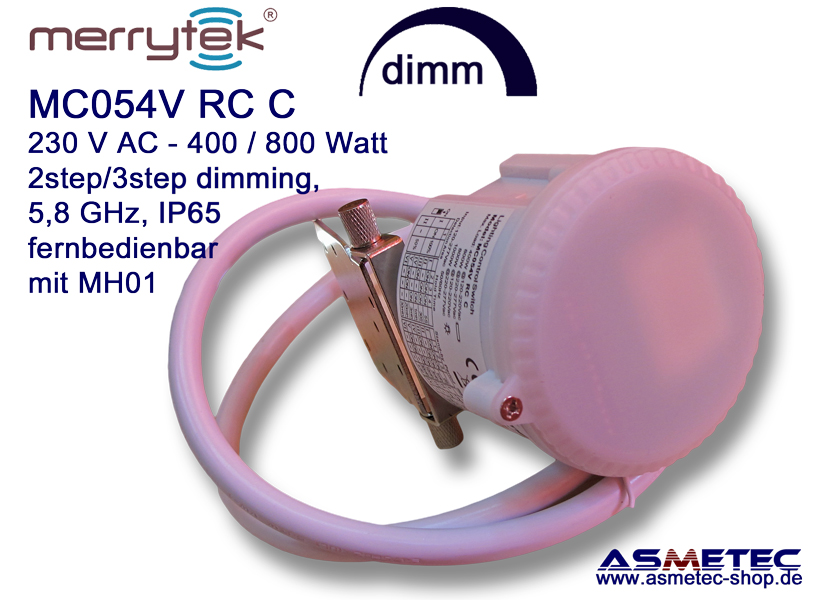

Der Merrytek MC054V-RC-C ist ein innovativer Bewegungssensor im Gehäuse IP65 mit Einschaltfunktion bei Bewegungserkennung und einstellbarer Haltezeit bis zu 30 Minuten nach letzter Bewegungserkennung. Über einen integrierten, zuschaltbaren Tageslichtsensor kann zudem über DIP-Schalter eingestellt werden, ab welcher Umgebungshelligkeit der Sensor ansprechen soll. Zudem kann der Sensor über eine optinale Fernbedienung MH01 gesteuert werden. Über DIP-Schalter kann dieser Bewegungsschalter in vielen Teilfunktionen individuell eingestellt werden.Der MC054V-RC-C ist konzipiert zum Schalten von Hallenleuchten auch in Feuchträumen. Sofern die Leuchten mit einem 1-10V-dimmbaren Netzteil ausgestattet sind, können diese über die integrierte 3-Stufen-Dimmung zusätzich gedimmt betrieben werden. Der Sensor ist zum Schalten von LED-Leuchten und Leuchtmitteln bis 400 Watt geeignet.
Vorteile:
• Automatisches Schalten bei Bewegungserkennung in Abhängigkeit vom Umgebungslicht
• Nulldurchgangsschaltung
• Sensor 5.8 GHz
• Schutzklasse IP65
• fernbedienbar mit optionaler Fernbedienung MH01
• Eingebauter Tageslichtsensor
• Erkennung durch Glas, Plastik, nicht metallische Materialien

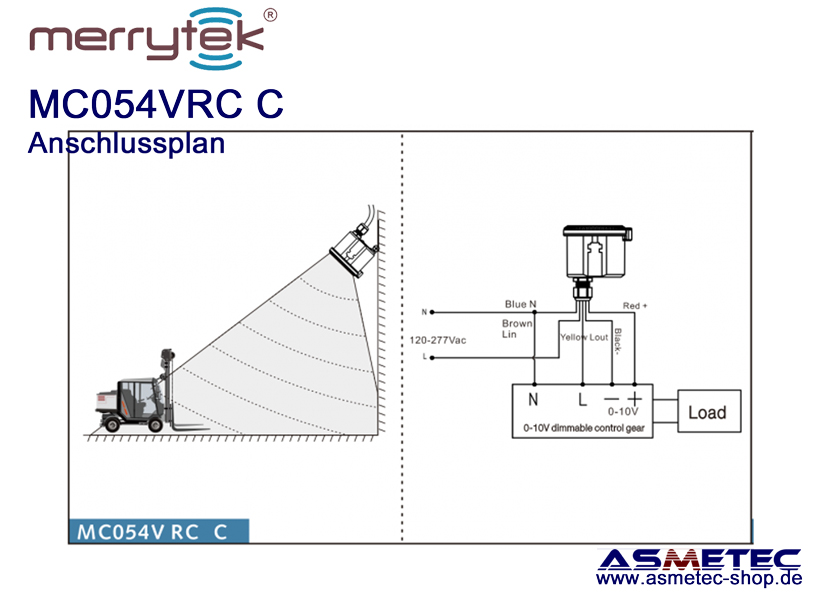

• 5-poliges Anschlusskabel
• DIP-Schalter zum Einstellen der Parameter
• Kompakte Abmessungen
Hinweis:
Bitte beachten Sie, dass die maximalen Schaltlasten ohm'scher Lasten (z.B. Glühlampe, Halogenlampe) und induktiver Lasten (z.B. LED-Leuchten) unterschiedlich sind. Als Daumenwert rechnen Sie bei induktiven Lasten nur die Hälfte der Schaltlast für ohm'sche Lasten.
Technische Daten:
• Eingangsspannung 220 - 240 VAC - 50/50 Hz
• Für ohmsche bis 800 Watt (z.B. Glühlampen, Halogenlampen)
• Für induktive Lasten bis 400 Watt (z.B. LED-Netzteile, LED-Leuchten)
• 3-Stufen Dimmfunktion (nur in Verbindung mit dimmbaren Leuchten)
• Haltezeiten: 5 s / 30s / 90s / 3 min / 20 min / 30 min - einstellbar
• Tageslichtsensor: 50 lux / 100 lux / 200 lux /aus
• Erkennungswinkel: 150° (Wandmontage) / 360° (Deckenmontage)
• Erkennungsweite: 16 m max.
• Montagehöhe: 15 m max
• Bewegungserkennung: 0,5 ~ 3 m/s

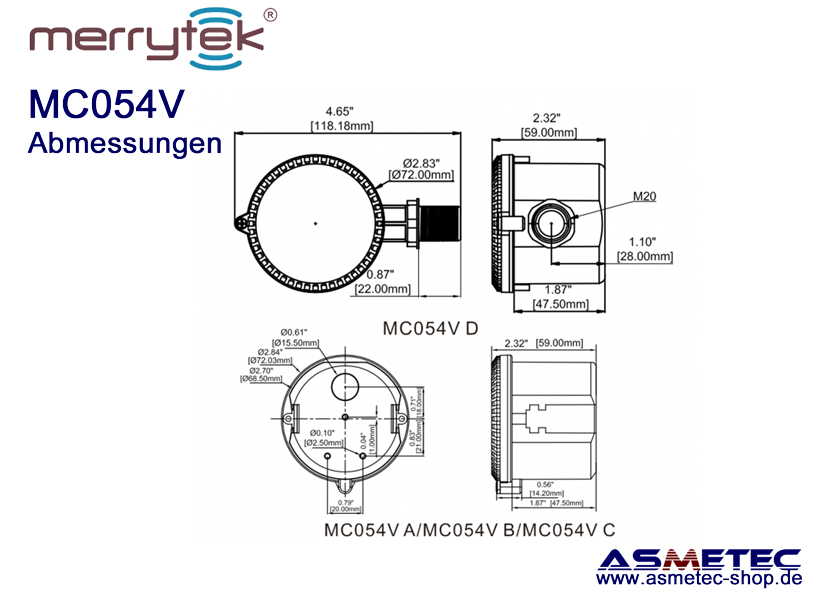

• Abmessungen: 70 x 60 mm (D x H)
Synonyme:
Bewegungsmelder, Bewegungssensor, Bewegungsschalter, Radar-Sensor, Radar-Schalter, automatischer Lichtschalter, motion sensor, motion detector, motion switch, microwave motion sensor.
Technische Daten
| Beschreibung | Daten / Data | Description |
| Markenname | Merrytek | Brand name |
| Modell | MC054V-RC-C | Model |
| EAN | EAN 4251192847874 | EAN |
| Besonderheiten | Bewegungsschalter 5,8 GHz, Tageslichtsensor, fernbedienbar | Specials |
| Eingangsspannung | 200-240 VAC | Input Voltage |
| HF-Sytem | 5,8 GHz +/- 75 MHz, ISM Wellenlänge | HF-System |
| Gesamtleistung | 400 Watt inductive / 800 Watt resistive | Input Power |
| Transmitterleistung | < 0,5 mW | Transmitter power |
| Leistungsaufnahme | ≤ 0,5 W (Standby) | Power input |
| Erkennungsreichweite | max. 16 x 15 m (D x H) | Detection zone |
| Erkennungssensitivität | 50% / 100% | Detection sensitivity |
| Haltezeit | 5 s / 30s / 90s / 3 min / 20 min / 30 min | Hold time |
| Tageslichtsensor | 50 lux / 100 lux / 200 lux / aus/off | Daylight sensor |
| Montagehöhe | max. 15 m | Mounting height |
| Bewegungserkennung | 0,5 ~ 3 m/s | Motion detection |
| Erkennungswinkel | 150° (Wand / wall) / 360° (Decke / ceiling) | Detection angle |
| Betriebstemperatur | -20 ~ + 60°C / 10 ~ 80% rH | Operating temperature |
| IP-Klasse | IP65 | IP rating |
| Abmessungen | 70 x 60 mm (D x H) | Sizes |
| Gehäuse | PMMA | Housing |
| Gewicht | 0.230 kg | Weight |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Hinweis | Die Daten entsprechen unserem aktuellen Wissensstand, technische Änderungen und Schreibfehler bleiben vorbehalten / The data correspond to our current state of knowledge, technical changes and typing errors are reserved. | Note |
| Hinweise | Notes |
| Verwendungszweck | Application |
| Bewegungsschalter zum automatischen Schalten elektrischer Verbraucher bei Bewegungserkennung | Motion switch for automatically switching electrical loads when movement is detected |
| Besonderheiten | Specials |
| Einstellbarte Nachlaufzeit, Tageslichtsensor,, fernbedienbar | Adjustable hold-time, daylight sensor, remotable |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Elektronik nicht überhitzt. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Sensorschalters. Bitte beachten Sie die unterschiedlichen maximalen Schaltleistungen bei ohmschen und induktiven Lasten gem. Datenblatt. Der Sensorschalter entspricht den aktuellen CE-Bestimmungen | As with all electronic devices, care must be taken to ensure adequate air circulation so that the electronics do not overheat. We recommend 80% of the rated power of the sensor switch as the maximum connected load. Please note the different maximum switching capacities for ohmic and inductive loads acc. Data sheet. The sensor switch complies with the current CE regulations |
| Entsorgung | Waste Treatment |
| Sensorschalter enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | Sensor switches contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| Die technischen Daten haben wir den Datenblättern des Herstellers entnommen. Diese können ohne Vorankündigung geändert werden. | All technical data are taken from original data sheets of the manucaturer. These data may be changed without prior notice |
