LED-Treiber NTCC-0250-54-216-54 für T5-LED-Röhren HO 1449-24

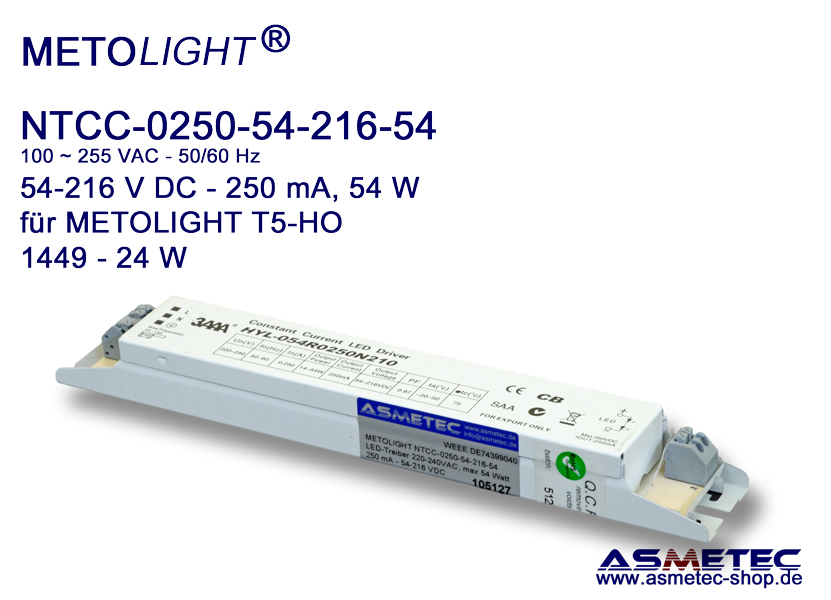

LED-Treiber NTCC-0250-54-216-54, 250 mA, 54-216 VDC, 54 Watt
Konstantstrom-Netzteil für METOLIGHT T5 LED-Röhren HO 1449 mm - 24 Watt.
Dieses sehr kompakt und flach gebaute LED-Netzteil, SELV, Schutzklasse I, hat eine auto-recover Schutzschaltung, die bei Überlast und Kurzschluss am Ausgang anspricht.Die Eingangsspannung kann im Bereich zwischen 100 und 255 V AC - 47-63 Hz liegen. Das Gehäuse ist aus Metall mit Schutzerdungsklemme entspr. SK1
Das Netzteil liefert einen konstanten Ausgangsstrom vom 250 mA +/- 3% bei einer Spannung zwischen 54 und 216 V DC +/- 3%, Maximalleistung 54 Watt.
Es ist ideal zur Leistungsversorgung von METOLIGHT T5-LED-Röhren dieser HO-Versionen:
1449 mm - 24 Watt in Einzel oder Serienschaltung
Je LED-Röhre wird 1 Netzteil benötigt, bei Sertienschaltung können 2 Röhren betrieben werden.
Das LED-Netzteil darf nicht an Dimmern betrieben werden!
Technische Daten:
Eingangsspannung: 100-255 VAC, typisch 230 VAC, 50/60 Hz
Ausgangsstrom: 250 mA +/- 3%
Ausgangsspannung: 54-216 VDC +/- 3%
Leistung: 54 Watt max.
Isolationsspannung 3 kVAC
Abmessungen: 210 x 30 x 22 mm (L x B x H)
Gewicht: ca. 150 g.
VE- für Großhändler: 50 Stück - Bitte erfragen Sie unseren aktuellen Mengenpreis
Technische Daten
| Beschreibung | Daten / Data | Description |
| Markenname | METOLIGHT | Brand name |
| Modell | NTCC-0250-54-216-54 | Model |
| EAN | 4251192848116 | EAN |
| Besonderheiten | Konstantstrom, aktive Schutzschaltung - constant current, active protection circuits | Specials |
| Eingangsspannung | 100-255 VAC max, 230 VAC typ. | Input Voltage |
| Frequenz | 47 ~ 63 Hz | Frequency |
| Gesamtleistung | 54 Watt max. | Input Power |
| AC-Strom | 0,15 A/ 230VAC | AC current |
| Anlaufzeit | < 0,5 sec | Setup time |
| Efffizienz, typ | 72% | Efficiency, typ. |
| Leerlauf-Ausgangsspannung | 230 V DC | No Output DC Voltage |
| Isolationsklasse | I | Isolation class |
| IP Schutzart | IP20 | IP Class |
| Dimmbar? | nein / no | Dimmable? |
| Ausgangsspannung | 54-216 VDC +/- 3% | Output Voltage |
| Ausgangsstrom | 250 mA +/- 3% | Output Current |
| Störspannung | 200 mV p-p - 20 MHz | Ripple&Noise |
| Integrierter Schutz | Integrated Protections | |
| Überspannung | - | Over Voltage |
| Überstrom | - | Over current |
| Kurzschluß | hiccup mode | Short Circuit |
| Übertemperatur | 140 °C +/- 10°C | Over Temperature |
| Lagerung | -40°C ~ +80°C, 10~95% rH | Storage |
| Arbeitstemperatur | -20°C ~ +70°C | Working Temperature |
| Feuchtigkeit | 20 ~ 90% rH | Humidity |
| Abmessungen | 210 x 30 x 22mm (L x W x H) | Sizes |
| Gehäuse | Blech / metall | Housing |
| Gewicht | 150 g | Weight |
| Weitere Infos | Bitte lesen Sie das technische Datenblatt - Please read the technical data sheet | More information |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Normen | EN 61347-1, EN 61347-2-13, UL 8750, EN 55015, EN 61547; IEC 61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 class C | Standards |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Netzteil mit Konstantstrom zur Versorgung von LED-Komponenten mit entsprechenden Anschlusswerten | LED-driver constant current to feed suitable LED components |
| Besonderheiten | Specials |
| LED-Netzteil mit integrierter Schutzschaltung, auto-recover | LED-driver with built in protection - auto-recover |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Netzteile nicht überhitzen. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Netzteils. Das Netzteil entspricht den aktuellen CE-Bestimmungen nach EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 | Make sure that there is sufficient air ventilation to avoid over heating. We recommend to charge the driver at max. 80% of nominal power. The driver complies with latest CE-regulations acc to EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 |
| Entsorgung | Waste Treatment |
| LED-Netzteile enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-drivers contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| 1. Alle Parameter werden mit Eingang 230VAC, Nennlast und 25 ° C Umgebungstemperatur gemessen. 2. Störspannungen werden bei Bandbreite 20MHz gemessen, mit 12" Twisted-Pair-Kabel mit einem 0,1 uF und parallelen Kondensator 47μF abgeschlossen. 3. Die Toleranzen beinhalten Anlauf, Netzregelung und Lastregelung. 4. Die Stromversorgung wird als als eine Komponente angesehen, die mit der endgültigen Ausrüstung in Kombination betrieben wird. Da EMV-Leistung durch die komplette Installation beeinflusst wird, muss die endgültige Ausstattung erneut qualifizieren werden. | 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1μF i 47μF parallel capacitor. 3. Tolerance incudes set up tolerance, line regulation and load regulation. 4. Setup and rise time is measured from 0 to 90% rated output voltage. 5. Power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment must be re-qualify to comply with EMC Directives. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu elektrischen und elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for electrical and electromagnetical data upon request made in own lab. |
