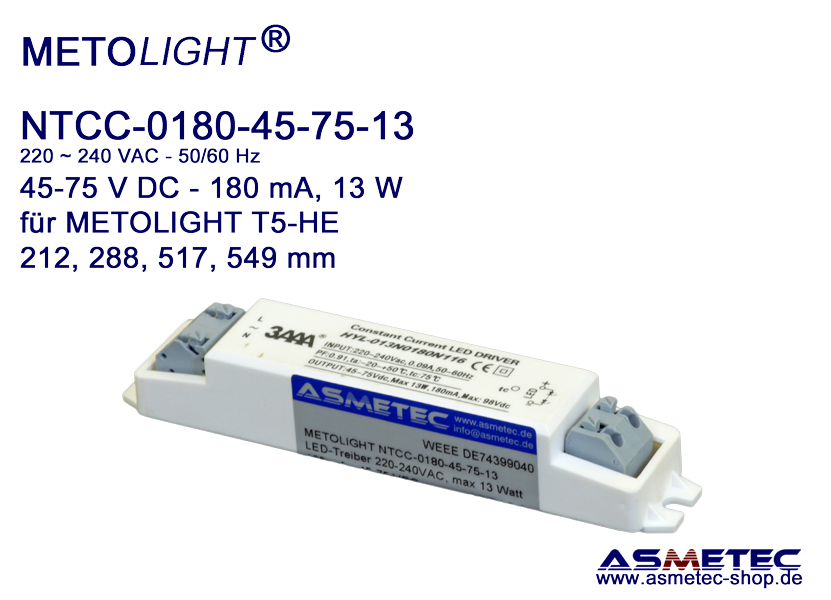

LED-Treiber NTCC-0180-45-75-13 für T5-LED-Röhren 212 - 288 - 517 - 549 mm

LED-Treiber NTCC-0180-45-75-13 für T5-LED-Röhren 212 - 288 - 517 - 549 mm
LED-Treiber NTCC-0150-45-75-13, 180 mA, 45-75 VDC, 13 Watt
Konstantstrom-Netzteil für METOLIGHT T5 LED-Röhren 212, 288, 517, 549 mm (jeweils HE-Version).
Dieses sehr kompakt und flach gebaute LED-Netzteil, SELV, Schutzklasse II, hat eine auto-recover Schutzschaltung, die bei Überlast und Kurzschluss am Ausgang sowie bei Übertemperatur anspricht.Die Eingangsspannung kann im Bereich zwischen 220 und 240 V AC - 47-63 Hz liegen. Auch der Betrieb an externen Notstromversorgungen mit Ausgangsspannuing bis 230 VDC ist möglich
Das Netzteil liefert einen konstanten Ausgangsstrom vom 180 mA +/- 3% bei einer Spannung zwischen 45 und 75 V DC +/- 3%, Maximalleistung 13 Watt.
Mit diesem Netzteil sind die unten aufgeführten LED-Röhren etwas heller als mit dem Standard-Netzteil mit 150 mA.
Es ist ideal zur Leistungsversorgung von METOLIGHT T5-LED-Röhren dieser HE-Versionen:
212 mm - 4 Watt
288 mm - 5 Watt
517 mm - 7 Watt
549 mm - 9 Watt
Je LED-Röhre wird 1 Netzteil benötigt.
Die LED-Röhre 212 mm kann mit diesem Netzteil auch in Serienschaltung (2 LED-Röhren 212 hintereinaner) betrieben werden.
Das LED-Netzteil darf nicht an Dimmern betrieben werden!
Technische Daten:
Eingangsspannung: 220-240 VAC, typisch 230 VAC, 50/60 Hz
Ausgangsstrom: 180 mA +/- 3%
Ausgangsspannung: 45-75 VDC +/- 3%
Leistung: 13 Watt max.
Isolationsspannung 3 kVAC
Abmessungen: 118 x 22 x 20 mm (L x B x H)
Gewicht: ca. 40 g.







VE- für Großhändler: 50 Stück - Bitte erfragen Sie unseren aktuellen Mengenpreis
Technische Daten
Beschreibung | Daten / Data | Description |
Markenname | METOLIGHT | Brand name |
Modell | NTCC-0180-45-75-11 | Model |
EAN | 4251192848086 | EAN |
Besonderheiten | Konstantstrom, aktive Schutzschaltung - constant current, active protection circuits | Specials |
Eingangsspannung | 220-240 VAC max, 230 VAC typ. | Input Voltage |
Frequenz | 47 ~ 63 Hz | Frequency |
Gesamtleistung | 13 Watt max. | Input Power |
AC-Strom | 0,1 A/ 230VAC | AC current |
Anlaufzeit | < 0,5 sec | Setup time |
Efffizienz, typ | 72% | Efficiency, typ. |
Leerlauf-Ausgangsspannung | 80 V DC | No Output DC Voltage |
Isolationsklasse | II | Isolation class |
IP Schutzart | IP20 | IP Class |
Dimmbar? | nein / no | Dimmable? |
Ausgangsspannung | 45-75 VDC +/- 3% | Output Voltage |
Ausgangsstrom | 180 mA +/- 3% | Output Current |
Störspannung | 200 mV p-p - 20 MHz | Ripple&Noise |
Integrierter Schutz | Integrated Protections | |
Überspannung | - | Over Voltage |
Überstrom | - | Over current |
Kurzschluß | hiccup mode | Short Circuit |
Übertemperatur | 140 °C +/- 10°C | Over Temperature |
Lagerung | -40°C ~ +80°C, 10~95% rH | Storage |
Arbeitstemperatur | -20°C ~ +70°C | Working Temperature |
Feuchtigkeit | 20 ~ 90% rH | Humidity |
Abmessungen | 118 x 22 x 20mm (L x W x H) | Sizes |
Gehäuse | PMMA | Housing |
Gewicht | 40 g | Weight |
Weitere Infos | Bitte lesen Sie das technische Datenblatt - Please read the technical data sheet | More information |
Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
Normen | EN 61347-1, EN 61347-2-13, UL 8750, EN 55015, EN 61547; IEC 61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 class C | Standards |
Hinweise | Notes |
Verwendungszweck | Application |
LED-Netzteil mit Konstantstrom zur Versorgung von LED-Komponenten mit entsprechenden Anschlusswerten | LED-driver constant current to feed suitable LED components |
Besonderheiten | Specials |
LED-Netzteil mit integrierter Schutzschaltung, auto-recover | LED-driver with built in protection - auto-recover |
Installation | Installation |
Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
Hinweise | Notes |
Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Netzteile nicht überhitzen. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Netzteils. Das Netzteil entspricht den aktuellen CE-Bestimmungen nach EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 | Make sure that there is sufficient air ventilation to avoid over heating. We recommend to charge the driver at max. 80% of nominal power. The driver complies with latest CE-regulations acc to EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 |
Entsorgung | Waste Treatment |
LED-Netzteile enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-drivers contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
Technische Daten | Technical data |
Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
Hinweise zu den Messwerten | Notes for measured data |
1. Alle Parameter werden mit Eingang 230VAC, Nennlast und 25 ° C Umgebungstemperatur gemessen. 2. Störspannungen werden bei Bandbreite 20MHz gemessen, mit 12" Twisted-Pair-Kabel mit einem 0,1 uF und parallelen Kondensator 47μF abgeschlossen. 3. Die Toleranzen beinhalten Anlauf, Netzregelung und Lastregelung. 4. Die Stromversorgung wird als als eine Komponente angesehen, die mit der endgültigen Ausrüstung in Kombination betrieben wird. Da EMV-Leistung durch die komplette Installation beeinflusst wird, muss die endgültige Ausstattung erneut qualifizieren werden. | 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1μF i 47μF parallel capacitor. 3. Tolerance incudes set up tolerance, line regulation and load regulation. 4. Setup and rise time is measured from 0 to 90% rated output voltage. 5. Power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment must be re-qualify to comply with EMC Directives. |
Prüfberichte | Test Reports |
Individuelle Prüfberichte zu elektrischen und elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for electrical and electromagnetical data upon request made in own lab. |
