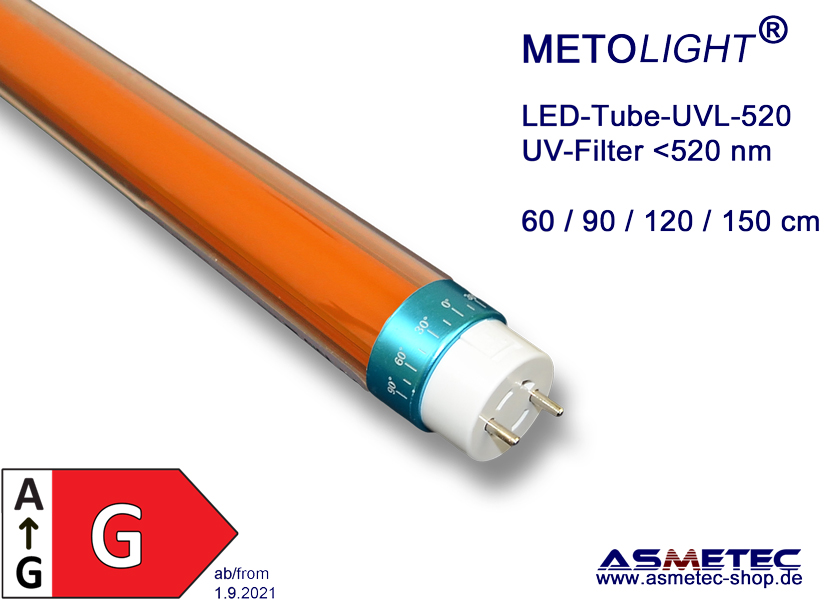

METOLIGHT LED-Röhre UVL-520-090-14-SCE, 90 cm, 14 Watt, UV-Filter 520 nm
LED-Röhre zum Anschluss an KVG, VVG oder 230 Volt direkt, 140 lm/W-LEDs zur Verwendung in Gelbräumen
LED-Ersatz für Gelbraum-Leuchtstoffröhren 90 cm - 30 Watt für UV-freie Raumbeleuchtung
Sie ist konzipiert zur Verwendung in sogenannnten Gelbräumen, in denen UV-polymerisierende Farben, Lacke, Harze usw. verarbeitet werden, wie z.B. in der Leiterplattenindustrie, Solar- und Chipindustrie, Druckindustrie, Farben/Harz-Herstellung usw. UV-polymerisirende Produkte werden zumeist bei 360 - 380 nm belichtet haben aber oftmals eine weitere Empfindlichkeit im Bereich zwischen 400 und 460 nm. Daher können LED-Röhren oder Leuchtstoffröhren ohne zusätzlichen UV-Filter hier nicht verwendet werden.
Die neuen METOLIGHT UVL-520-SCE Röhren werden bei Asmetec in Kirchheimbolanden speziell für diesen Verwendungszeck gefertigt, basierend auf unserem Patent Nr. 20 2010 001 098.5.
Die UVL-520 LED-Röhren haben gegenüber den Vorgängermodellen deutlich hellere und effizientere LEDs, einen dickeren und langlebigeren UV-Filter sowie dreh/fixierbare Endsockel, mit denen die LED-Röhren auch bei Leuchten mit seitlichen Fassungen genau im Lichtstrahl ausgerichtet werden können. Sie ist deutlich heller als eine herkömmliche Leuchtstoffröhre 90 cm / 30 Watt - T8 - spart über 80% Energie bei ca. 10fach längerer Haltbarkeit. Die matte Hülle sorgt für blendfreies Licht bei einem Lichtwinkel von ca. 140°. Die optimale Montagehöhe liegt bei 2 - 4 m.
Eine Umverdrahtung der Leuchte oder gar Entfernen der vorhandenen Vorschaltgeräte Typ KVG oder VVG ist nicht nötig. Die METOLIGHT-UVL-520-VDE arbeitet an allen konventionellen Vorschaltgeräten ebenso direkt an 230 Volt AC. Es muss lediglich der mitgelieferte LED-Starter (Artikel 101495) getauscht werden. Ein Anschluss in Tandemschaltung muss jedoch zuvor geprüft werden. Hier kann es sein, dass die Röhre nicht leuchtet.
Die LED-Röhren werden mit drehbaren-fixierbaren Sockeln geliefert, so dass diese auch in Leuchten mit seitlichen G13-Fassungen ein gesetzt werden können. Zudem vergrößern die Sockelkappen den Röhrendurchmesser nicht, womit die Röhren auch in Leuchten mit wasserdichten Überwurfmuttern verwendet werden können. Das völlig neu entwickelte Netzteil mit flimmerfrei-Technik sorgt für eine gleichmäßge, ermüdungsfreie Beleuchtung. Ein Betrieb an Notstromsystemen mit Gleichspannung zwischen 180 und 260 V DC ist möglich.
Lichtstrom:

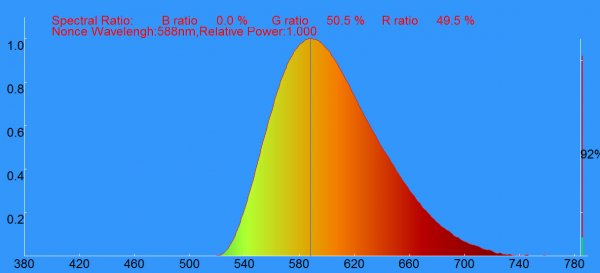

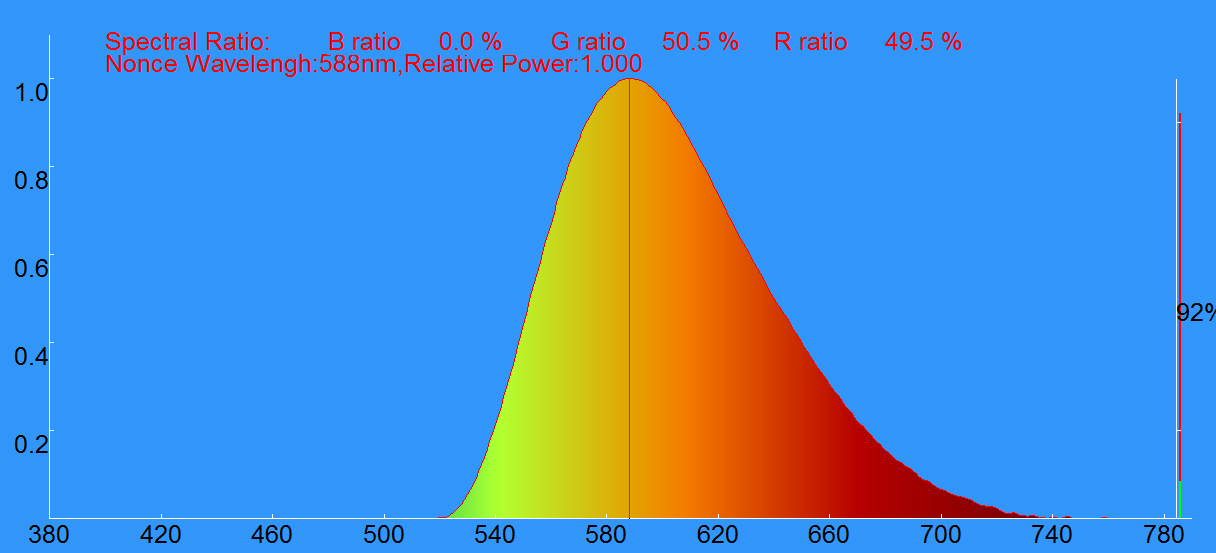

Da das Licht dieser LED-Röhre nur im Wellenbereich über 520 nm ausgestrahlt wird, ist eine Messung des Lichtstroms nach LM79/LM80 (wie bei Leuchten mit vollem Lichtspektrum) nicht sinnvoll möglich. Die Lumenangaben beziehen sich daher auf die Basisröhre mit weißem Vollspektrum-Licht.
LED-Röhre mit VDE-Zertifizierung:
Unsere neue Serie an LED-Röhren ist vom VDE geprüft und zertifiziert (Zeichengenehmigungsausweis Nr. 40045812 vom 8.2.2017. Selbstverständlich sind METOLIGHT-LEDs auch bei der Stiftung-EAR gem. ElektroG unter Nr. WEEE DE74399040 registriert.
Anwendungsbereiche:
Beleuchtung in sogenannten Gelbräumen / yellow rooms in denen UV-polymerisierende Produkte verarbeitet werden. Die LED-Röhre emittiert kein Licht unter 520 nm. Das Licht erscheint dem menschlichen Auge gelb-orange, weshalb angestrahlte Produkte nicht in ihren tatsächlichen Farben wiedergegeben werden.
Die LED-Röhre kann in entsprechend geschützten Wannenleuchten auch im Außenbereich und in Kühl/Gefrierräumen verwendet werden. Sie kann nicht an Dimmern oder elektronischen Vorschaltgeräten betrieben werden.
Technische Besonderheiten:
Epistar hocheffizienz SMD-LEDs mit 140 lm/W, CRI Ra >85, 26 mm - T8-Durchmesser, Sockel G13, einseitige Sicherheitskontaktierung. Spezial-Alu-Kern-Leiterplatte für beste Wärmeableitung und besonders lange Lebensdauer. Doppelt isoliertes Netzteil mit Kurzschlußschutz, stabiles Alu-Kühlprofil, extra leichte, unzerbrechliche Bauweise, sehr stöhrstrahlungsfest. Isolationssspannungsfest > 3000 Volt, Hohe Spannungsfestigkeit, kein Flackern durch Spannungsschwankungen. Integrierter Kurzschlußschutz. Leicht austauschbare UV-Filter
Garantie:
Auf METOLIGHT UVL-520-VDE Röhren gewähren wir eine Garantie von 3 Jahren. (siehe Garantiebedingungen im Download-Bereich)
Kinderleichter Einbau:
Leuchte ausschalten , alte Leuchtstoffröhre und Starter raus - METOLIGHT-LED-Starter einsetzten - METOLIGHT LED-Röhre-UVL-520-VDE einsetzen - Leuchte einschalten - fertig.
Bei Leuchten mit EVG empfehlen wir unsere Adapterklemme (Art. Nr. 101606) mit der die Umrüstung der Leuchten schnell und einfach erledigt wird.
Einzelprüfung bei Asmetec:
Jede LED-Röhre wird im Asmetec-Lichtlabor einzeln auf Funktion und Einhaltung der technischen Daten geprüft. Zudem durchläuft jede LED-Röhre einen Isolationswiderstandstest von 1500 Volt. Die Tests der photometrischen Daten, ISO-Linien, EMV, Schaltzyklentests usw. werden chargenweise durchgeführt. Kunden erhalten auf Anfrage die entsprechenden Prüfprotokolle.
Hinweise:
Diese LED-Röhre liefern wir in den üblichen T8-Baulängen 60 / 90 / 120 / 150 cm, wobei 120 cm und 150 cm in je 2 Wattagen erhältlich sind. Der UV-Filter degeneriert naturgemäß. Daher ist eine regelmäßige Prüfung der UV-Dichte ca. alle 6 Monate empfohlen.
Verpackungseinheiten und Preise für Händler:
Händlerpreise bieten wir nur bei kompletten Verpackungseinheiten zu 25 Stück je Karton an.
Bitte fragen Sie nach unserem aktuellen Projektangebot.
| Beschreibung | Daten / Data | Description |
| Markenname | METOLIGHT | Brand name |
| Modell | LEDtube UVL-520-SCE-090-14 | Model |
| EAN | EAN | |
| Betriebsspannung | 180 - 240 V AC / 50/60 Hz | Input Voltage |
| Gesamtleistung | ~ 14,2 Watt | Input Power |
| Leistungsfaktor | Pf > 0,95 | Power factor |
| Vorschaltgerät | KVG / VVG / EVG, 230 Volt direkt - magnetic and electronic ballast or 230 V AC | Ballast |
| Dimmbar? | nein / no | Dimmable? |
| Lichtquelle | EPISTAR SMD2835, 140 lm/W | Light Source |
| Energieklasse | G | Energy Class |
| auf einer Skala von A bis G (wenig effizient) / on scale of A to G (less efficient) | ||
| Photobiolog. Klasse | 1 | Photobiolog. Class |
| Hülle | PMMA matt, matted | Shell |
| Lichtwinkel | 140° | Beam Angle |
| Lichteffizienz | < 140 lm/W (Basis weiß) | Light Efficacy |
| UV-Filter | 520 nm, kein Licht / no light < 520 nm - ~ 1000 lm | Warm White |
| LED-Lebensdauer | L70B10 < 30.000 h | LED-Life |
| Schaltzyklen (ein/aus) | > 120.000 | |
| Sockel | G13 | Base |
| Lampenkörper | Alu / PMMA | Bulb Body |
| Abmessung | 26 mm Durchmesser x 898 mm lang (diameter x length) | Sizes |
| Gewicht | ~ 292 g | Weight |
| Normen | EN 50581:2012, EN55015:2013, EN60598-1:2009, EN60598-2-2:2012, EN60968:1990, EN60969, EN61000-3-2/2006, EN61000-3-3:2013, EN 61547:2013, EN62031:2008, EN62321:2013, EN62471:2008, EN62493:2010, EN62776 | Standards |
| Zertifikate | Certification | |
| Konform nach | CE, RoHS | conform to |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Röhre als Retrofit für Leuchtstoffröhren für Beleuchtungsanwendung im technischen Gelbräumen oder als Dekorationsleicht | LED-tube retrofit for common CFL-tubes, lighting in technical yellow rooms or as decoration light |
| Besonderheiten | Specials |
| LED-Röhre zum Anschluss an Einzel-KVG, VVG und 230 Volt AC direkt, jedoch nicht an dimmbare EVG oder elektronische EVG, integrierter UV-Filter 470 nm, austauschbar | LED-tube for direct connection to magnetic ballast or direct 230 Volt AC, not suitable for dimmable or electronic ballast. Integrated UV-filter 470 nm, exchangeable |
| Installation | Installation |
| In Leuchten mit KVG/VVG und Fasssung G13 anstelle bisheriger Leuchtstoffröhren, Röhrenwechsel nur bei stromfrei geschalteten Leuchten vornehmen! Vorhandenen Starter gegen abgesichertern LED-Starter austauschen. | In luminaires with magnetic ballast and G13 socket to replace common CFL. Change existing starter by LED starter. Change tubes only when power is off |
| Hinweise | Notes |
| Wie bei allen LED-Leuchtmitteln ist auf ausreichende Luftzirkulation zu achten, damit die LED-Lampe nicht überhitzt. Die Gesamtenergieeffizienz und Lichtverteilung dieses LED-Leuchtmittels wird von der Bauart der Lichtanlage bestimmt, in der es verwendet wird. Messdaten unterliegen üblichen Toleranzen. Daten gem. Asmetec-Labor bzw. nach Werksangaben sowie. EU 874/2012, 2010//30/EU, 2011/65/EU Der UV-Filter kann degenerieren. Wir empfehlen UV-Dichteprüfung alle 6 Monate |
As with all LED-Lights take care for sufficient air ventilation to prevent LED overheating. The total efficiency and light distribution of this LED depends on the structure of the luminaire where it is used in. Technical data subject common tolerances. Measure data acc. Asmetec Test lab or original manufacturer data and acc. EU 874/2012, 2010//30/EU, 2011/65/EU. The UV-Filter can degrade. We recommend to check UV density every 6 months. |
| Entsorgung | Waste Treatment |
| LED-Leuchtmittel enthalten Wertstoffe. Bitte geben Sie die Lampen nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-lamps contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu colorimetrischen, photometrischen und elektrischen, elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for colorimetric, photometric, electrical and electromagnetical data upon request made in own lab. |
| Technische Daten | Technical Data |
| Die junge LED-Technik unterliegt einer stetigen Veränderung. LEDs und Treiber werden immer effizienter. Die angegebenen technischen Daten können daher zur Produktverbesserung ohne vorherige Ankündigung geändert werden. | The young LED-Technology undergoes a steady development . LEDs and drivers are getting more efficient. The technical data given thus may be changed without prior notice to improve our products. |
