LED-Modul 142-15-WW, 15 Watt, 1300 lm, warmweiß
METOLIGHT LED-Modul 142-15-WW, 15 Watt, 1300 lm, warmweiß
LED-Leuchtenmodul mit Magnethalterung
Durchmesser 142 mm, 15 Watt ersetzt Kompaktröhre 30-40 Watt.Einfacher Einbau in Wand- und Deckenleuchten als Ersatz für herkömmliche Kompakt- und Ringröhren.

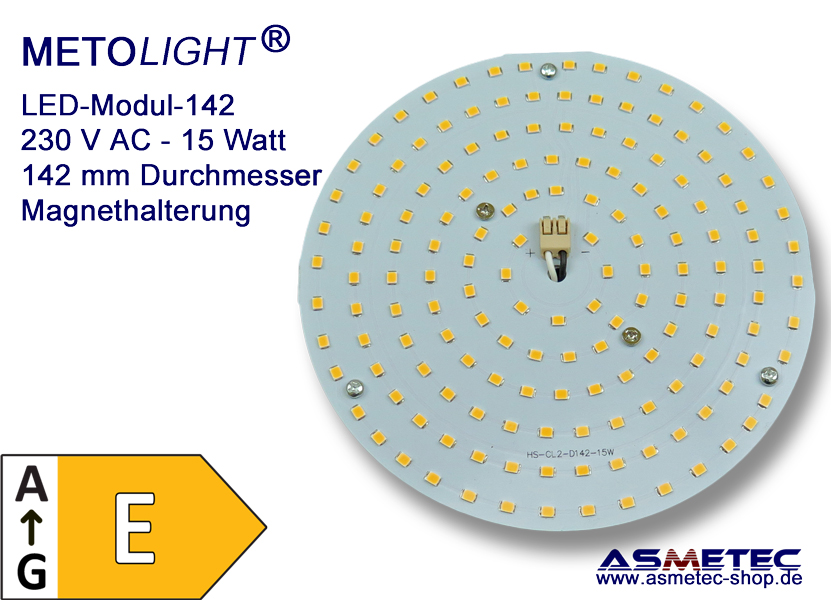

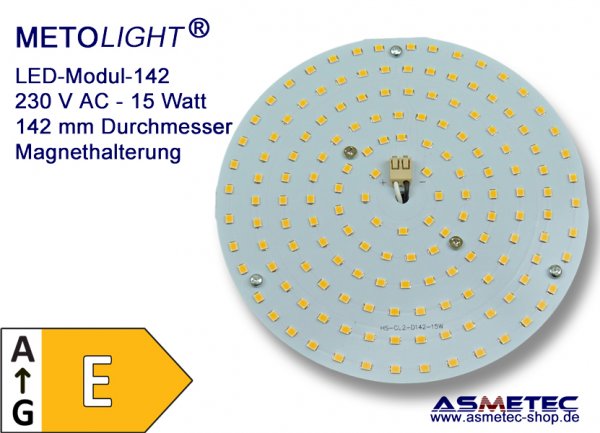

Die neu entwickelten METOLIGHT LED-Module sind vollflächig mit hocheffizienten SMD-LEDs der Marke EPISTAR auf einer Aluminiumkern-Leiterplatte bestückt. Ein integriertes Netzteil erlaubt den direkten Anschluß an das 230-Volt Stromnetz.

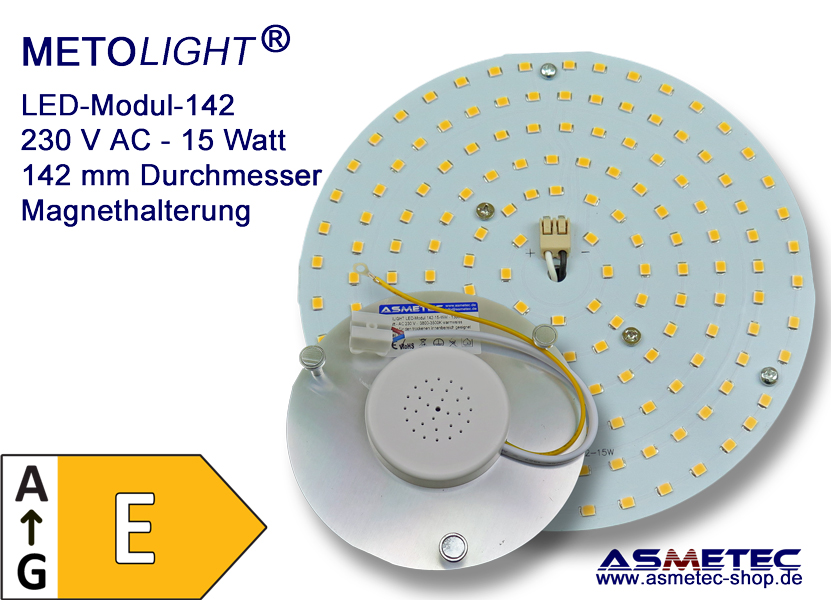

Durch die 3 starken Industriemagnete kann das Modul sicher in Leuchten mit Blech-Chassis eingesetzt werden. In Voll-Kunststoff-Leuchten kann man die Module mittels wärmebeständigem 2K-Kleber befestigen.
Im Standard liefern wir diese Module in verschiedenen Durchmessern und Wattagen in den Lichtfarben warmweiß (2800-3300K), neutralweiß (3800-4500K) und kaltweiß (58800-6500K) mit CRI Ra >80.
Rechteckige Formen, Sonderformate, optionale Dimmung und Bewegungssensoren sind ebenfalls möglich.
Durch die vollflächige Bestückung der Leiterplatte wird ein homogenes, schattenfreies Lichts abgegeben.
Die geringe Einbautiefe von nur ca. 20 mm erlaubt den Einbau in fast jede Wand- oder Deckenleichte, in denen zuvor Kompaktröhren mit Sockel G23, G24, 2G7, 2G10, 2G11, GR10q usw eingebaut waren.
Die Installation muss bei spannungsfrei geschalteten Leuchten durch einen Elektrofachmann erfolgen, da die vorhandenen Fassungen in der Leuchte entfernt werden müssen. Die LED-Module werden dann einfach über die mitgelieferten Klemmen mit dem Stromnetz verbunden. Der Elektriker muss die CE-Konformität der Leuchte neu bestätigen. Die LEDs sind nicht austauschbar.
Garantie:
Auf diese LED-Module gewähren wir 2 Jahre Garantie (siehe Garantiebedingungen im Shop-Downloadbereich)
Asmetec-Qualität:
Jedes einzelne Modul wird vor Versand bei uns in Kirchheimbolanden auf einwandfreie Funktion geprüft.
Auf Wunsch erhalten Sie kostenlos je Charge ein Prüfprotokoll aus unserer Lichtmesstechnik.
IES - Daten zur Lichtberechnung erstellen wir ebenfalls im eigenen Lichtlabor.
Technische Daten
| Beschreibung | Daten / Data | Description |
| Markenname | METOLIGHT | Brand name |
| Modell | LED-Modul 142-15 | Model |
| EAN-Nummer | 4251192832818 | EAN-Code |
| Betriebsspannung | 180 - 240 V AC / 50/60 Hz | Input Voltage |
| Schutzart | Klasse I / Class I | Electrical Classs |
| IP-Schutzklasse | IP20 | IP Classs |
| Gesamtleistung | 15 Watt | Input Power |
| Leistungsfaktor | Pf > 0,50 | Power factor |
| Dimmbar? | nein / no | Dimmable? |
| Lichtquelle | LED-SMD Epistar 2835 | Light Source |
| Energieklasse | E | Energy Class |
| auf einer Skala von A (sehr effizient) bis G (wenig effizient) / on scale of A (high efficient) to G (less efficient) | ||
| Photobiolog. Klasse | 1 | Photobiolog. Class |
| Lichtwinkel | 120° | Beam Angle |
| Lichteffizienz | > 120 lm/W | Light Efficacy |
| Warmweiss | 2800 - 3300K - 1300 lm | Warm White |
| Neutralweiss | 3800 - 4500K - 1400 lm | Nature White |
| Kaltweiß | 5800 - 6500K - 1500 lm | Cold White |
| LED-Lebensdauer | 30.000 h | LED-Life |
| Schaltzyklen (ein/aus) | > 120.000 | Switch Cycles (on/off) |
| Durchmesser | 142 mm | Diameter |
| Einbautiefe | 20 mm | Height |
| Gewicht | 105 g | Weight |
| Normen | EN55015:2013, EN60598-1:2009, EN60598-2-2:2012, EN60968:1990, EN60969, EN61000-3-2/2006, EN61000-3-3:2013, EN 61547:2013, EN62031:2013, EN62471:2008, EN62493:2010, EN62560:2012 | Standards |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Modul für allg. Beleuchtungsaufgaben im industriellen oder gewerblichen Bereich mit fester Installation. | LED-Module for common lighting applicaions in industrial and commercial areas with fixed installation. |
| Besonderheiten | Specials |
| Vollflächige Beleuchtung, 3-Fuß-Magnethalterung, integriertes Netzteil | Full range lighting, 3-pod magnet holder, integrated driver |
| Installation | Installation |
| Montage über Magnethalterung, elektrischer Anschluß über 3 x 1 mm², Schutzerdung. Betrieb an Sensoren möglich, nicht jedoch an Dimmern. Elektroinstallation nur durch Elektrofachkraft. Allg. Sicherheitsvorschriften beim Umgang mit Elektrizität beachten. Anschluß nur an spannungsfrei geschalteter Zuleitung vornehmen. | Mounting magnet holders, electrical connnection by 3 x 1,0 sqmm cable, earthed. Can be connected to sensor switches but to to dimmers. Electrical installation only by electrician, watching common rules when handling with electricity. Connection only while line is powered off |
| Hinweise | Notes |
| Wie bei allen LED-Leuchtmitteln ist auf ausreichende Luftzirkulation zu achten, damit die LED-Lampe nicht überhitzt. Die Gesamtenergieeffizienz und Lichtverteilung dieses LED-Leuchtmittels wird von der Bauart der Lichtanlage bestimmt, in der es verwendet wird. Messdaten unterliegen üblichen Toleranzen. Daten gem. Asmetec-Labor bzw. nach Werksangaben sowie. EU 874/2012, 2010//30/EU, 2011/65/EU | As with all LED-Lights take care for sufficient air ventilation to prevent LED overheating. The total efficiency and light distribution of this LED depends on the structure of the luminaire where it is used in. Technical data subject common tolerances. Measure data acc. Asmetec Test lab or original manufacturer data and acc. EU 874/2012, 2010//30/EU, 2011/65/EU |
| Entsorgung | Waste Treatment |
| LED-Leuchten enthalten Wertstoffe. Bitte geben Sie die Lampen nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-luminaires contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu colorimetrischen, photometrischen und elektrischen, elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for colorimetric, photometric, electrical and electromagnetical data upon request made in own lab. |
| Technische Daten | Technical Data |
| Technische Daten können ohne Vorankündigung geändert werden, wenn sie zur Produktverbesserung dienen. Bitte beachten Sie unsere technischen Datenblätter zu den einzelnen Produkten. | Technical data are subject to change without prior notice to improve the product. Please note our technical data sheets provided for each product. |
| Lichttechnische Daten | Light technical Data |
| Aktuelle lichttechnische Daten aus der Messung im Spektrometer sowie Lichtverteilungskurven aus der Messung im Goniophotometer zur Verwendung in Lichtberechnungsprogrammen wie Dialux, Relux oder anderen senden wir Ihnen auf Anfrage gerne zu | latest light test reports measured in our spectrometer and light distribution curves measured in our goniophotometer to be used in light calculation programs such as Dialux, Relux and others are available upon request |
