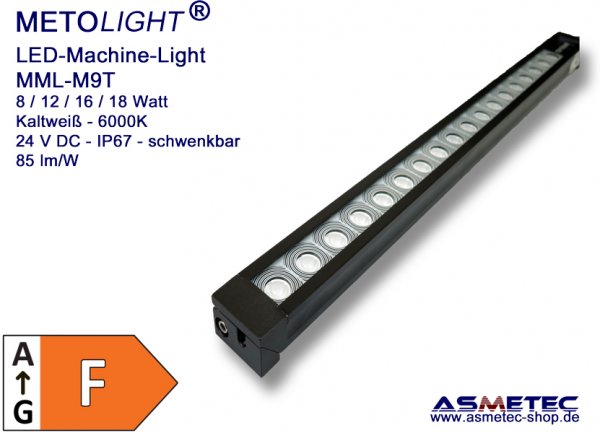

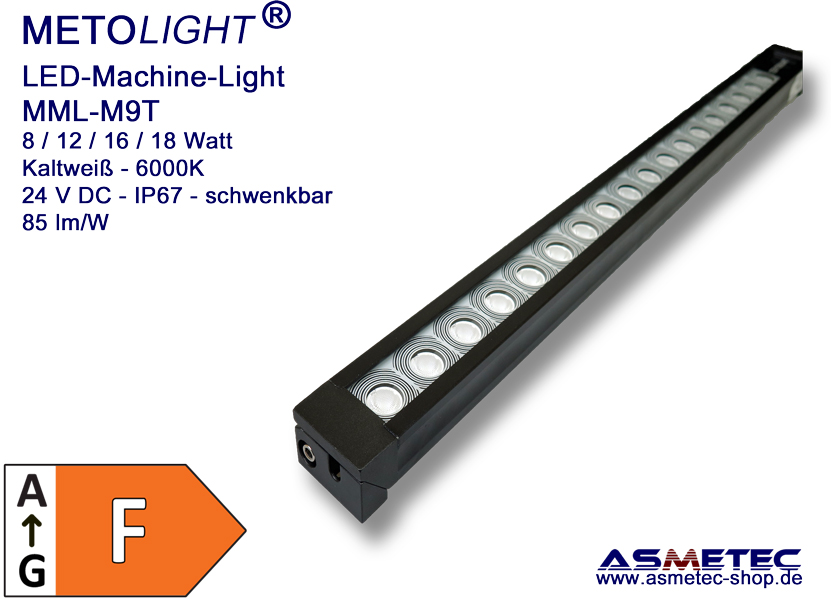

LED-Maschinenleuchte M9T-16, 16 Watt, 1300 lm, IP67
METOLIGHT LED-Maschinenleuchte MML-M9T-16, 24 V AC/DC, 16 Watt, 1300 lm

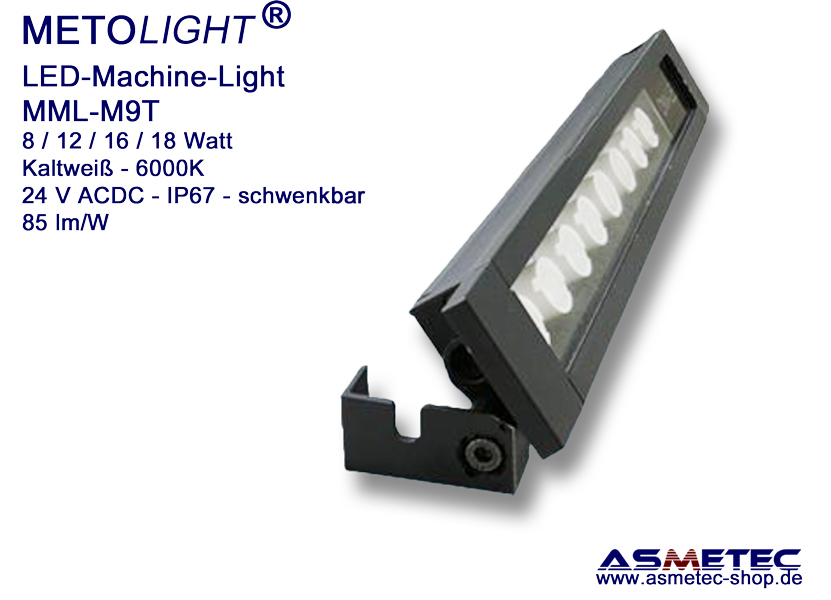

LED-Linearleuchte, 90° schwenkbar, IP67, zum Einbau in Maschinen und Schaltschränke
Diese neu entwickelte, flache LED-Maschinenleuchte ist ideal zur Beleuchtung von Werkbänken und Werkstücken innerhalb eines Maschinenraums, eines Schaltschranks oder anderer offener und geschlossener Arbeitsbereiche. Der Leuchtenkörper ist aus stabilem, anodisierten Aluminium gefertigt. Die Leuchte wird mit den um 90° klapparen Halterungen wahlweise angeschraubt oder über optionmale Magnete befestigt. Das semi-matte Frontglas ist gehärtet und abgedichtet, die komplette Leuchte entspricht IP67.
Die Anschlußspannung ist im Standard 24 V AC/DC, womit diese LED-Leuchte durch die meist vorhandene Bordspannung betrieben werden kann. Optional liefern wir die Leuchte auch zum Anschluß an 230 VAC.
Zur direkten Ansteuerung durch eine SPS bieten wir optional ein passendes Solid-State-Relais an.
Die LED-Maschinenleuchte hat die Lichtfarbe 5800-6200K kaltweiß, CRI Ra > 80, Effizienz 85 lm/W, optional auch mit 130 lm/W lieferbar sowie in den Lichtfarben warmweiß (3000K) oder neutralweiß (4000K.)
Anwendungsbereiche:
Die LED-Maschinenleuchte ist konzipiert zur Beleuchtung in Maschinen, Schaltschränken, über Arbeitsplätzen, in LKW, Bussen, Camping, Caravan, aber auch zur Notbeleuchtung und an Solaranlagen / Akkus.
Optionen:
Die LED-M9S ist lieferbar in den Wattagen 8 / 12 / 16 / 18 Watt
Optional Anschluß an 230 VAC oder 12 VDC
Optional Solid-State-Relais 3-32 VDC Eingang - (Artikel 103804)
Garantie:
Auf die LED-Maschinenleuchte M9T gewähren wir eine Garantie von 2 Jahren (siehe Garantiebedingungen um Downloadbereich)
Technische Daten:
Anschlusspannung: 24 V AC/DC
Leistungsaufnahme: 16 Watt
Lichtfarbe: 5800-6200K - CRI Ra >80
Lichtwinkel 36°
Lichtstrom: 1300 lm
Energieklasse: F (EU 2019)
IP-Kasse: IP67

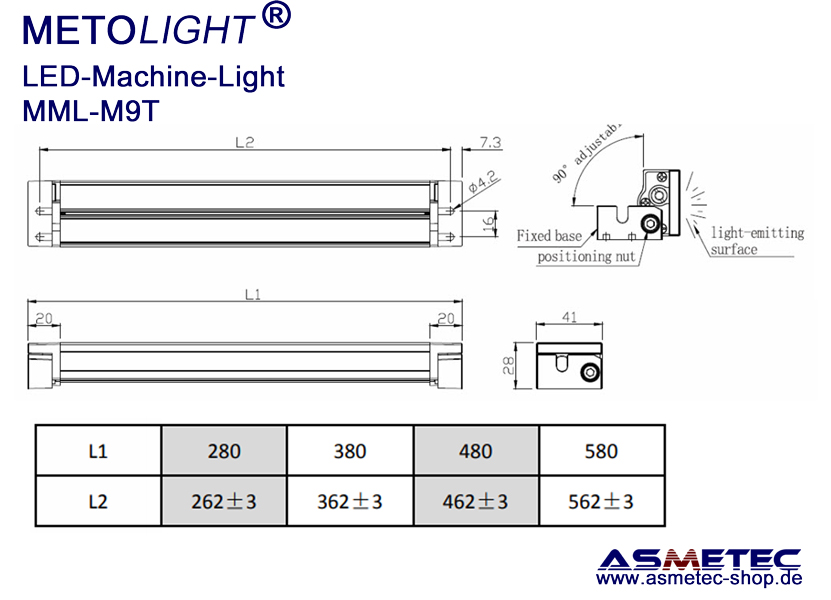

Abmessungen: 480 x 28 x 41 mm (L x H x T)
Gewicht: ca. 1 kg
Technische Daten
| Beschreibung | Daten / Data | Description |
| Markenname | METOLIGHT | Brand name |
| Modell | MML-M9T | Model |
| EAN-Nummer | EAN 4251192836281 | EAN-Number |
| Lichtsystem | gebündeltes Licht/directional light - (DLS) / direkt an Bordspannung / operating on board mains (MLS) | Light System |
| Betriebsspannung | 24 VDC | Input Voltage |
| Gesamtleistung | 16 Watt* | Input Power |
| Verbrauch | 16 kWh/1000h* | Consumption |
| Leistungsfaktor | Pf > 0,90 | Power factor |
| Dimmbar? | nein / no | Dimmable? |
| Lichtquelle | LED-SMD 3030 | Light Source |
| LED Marke / Typ | Epistar | LED brand/model |
| Farblich abstimmbare Lichtquelle | nein - no | Colour tunable Lightsource |
| Energieklasse - EU 2019/2015 | F | Energy Class EU 2019/2015 |
| auf einer Skala von A bis G (wenig effizient) / on scale of A to G (less efficient) | ||
| Photobiolog. Klasse | 1 | Photobiolog. Class |

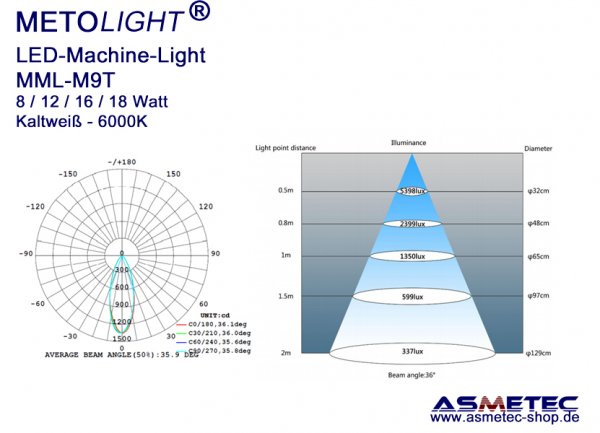

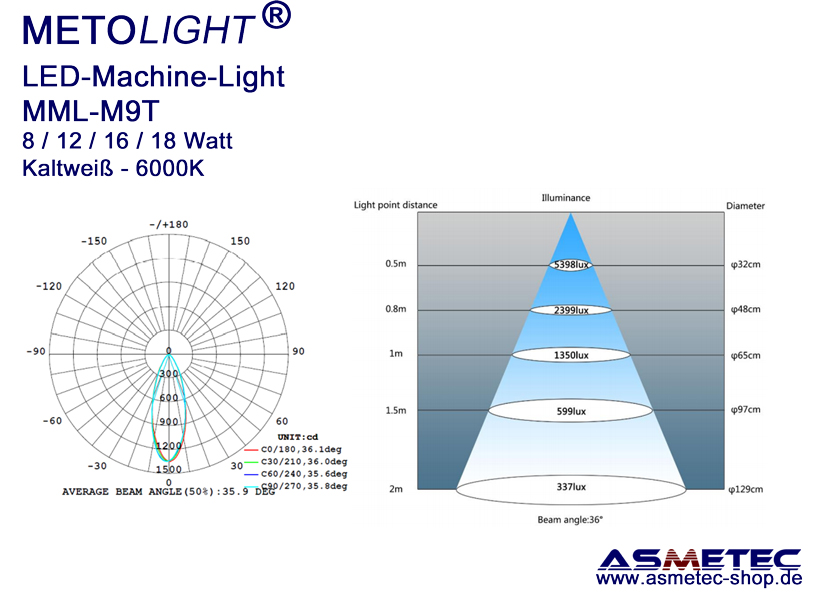

| Lichtwinkel | 36°* | Beam Angle |
| Lichteffizienz | 85-100 lm/W* | Light Efficacy |
| Warmweiss WW | 2800 - 3300K -1200 lm - dominant 585 nm +/- 20 - x:0,44 / y:0,40 / u:0,25 / v:0,35* | Warm White WW |
| Neutralweiß NW | 3800 - 4300K - 1300 lm - dominant 570 nm +/- 20 - x:0,38 / y:0,37 / u:0,22 / v:0,33* | Nature White NW |
| Tagweiß DW | - | Pure White DW |
| Kaltweiß CW | 5700 - 6500K - 1350 lm - dominant 500 nm +/- 20 - x:0,32 / y:0,34 / u:0,20 / v:0,32* | Cold White CW |
| Hinweis Nutzlichtstrom | Der Nutzlichtstrom bezieht sich auf Messung im breiten Kegel von 36° - The useful luminous flux refers to measurement in wide cone 36 ° | Note Luminous Flux |
| Farbkonsistenz | <= 6McAdams | Colour Consitency |
| Lichterhalt 6000h | LMF >= 0,90* | Lumen Maintanance 6000h |
| R4 | WW: 81 / NW: 83 / DW: 83 / CW: 84* | R4 |
| R9 | WW: 9 / NW: 14 / DW: 6 / CW: 14* | R9 |
| R15 | WW: 74 / NW: 77 / DW: 77 / CW: 77* | R15 |
| CRI | CRI Ra > 80* | CRI |
| LED-Lebensdauer | 50.000 h (L70B50)* | LED-Life |
| Schaltzyklen (ein/aus) | > 100.000* | Switch Cycles (on/off) |
| Stroboskopeffekt | SVM < 0,8* | Stroboscopic effect |
| Flimmern | Pst LM < 1* | Flicker |
| Blendschutz | ja - yes | Anti-glare shield |
| LED-Versorgung | - | LED-Supply |
| Verwendetes Netzteil | - | Built in driver |
| Klassen | IP67, IK08, Iso-I | Classes |
| Abmessungen | 480 x 28 x 41 mm (L x B x H) - ( L x W x H) | Sizes |
| Gewicht | 1,2 kg | Weight |
| Betriebsbereich | -15°C - + 35°C – 10-90% rH | Work Conditions |
| Hinweise | Nicht an elektronischen Vorschaltgeräten oder Dimmern betreiben. Irrtum und Schreibfehler vorbehalten. Technische Daten zur Produktverbesserungen können ohne Voranmeldung geändert werden. - Do not connect to electronic ballast or dimmers. Subject to errors and typing errors. Technical data for product improvements can be changed without prior notice | Notes |
| * | Messdaten unterliegen den typischen Schwankungen von Serienfertigung - Measure data are subject to the typical fluctuations in series production | * |
| Normen | CE-Konformität / CE-conformity nach / acc to: EN55015:2013, EN60598-1:2009, EN60598-2-2:2012, EN60968:1990, EN60969, EN61000-3-2/2006, EN61000-3-3:2013, EN 61547:2013, EN62031:2013, EN62471:2008, EN62493:2010, EN62560:2012, ErP 2009/125/EU, NRS 2014/358/EU, EMV 2014/30/EU, RoHS 2011/65/EU, 2017/1359 | Standards |
| Herstellerinformationen | Asmetec GmbH - Carl-Benz-Str. 4 - 67292 Kirchheimbolanden - Germany - www.asmetec.de - info@asmetec.de - WEEE DE74399040 | Manufacturer Information |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Maschinenleuchte zur Beleuchtung von Schaltschränken oder Maschinen an 24 VDC Bordspannung | LED-machine light to light switch boards or machine cabinets at 24 VDC |
| Besonderheiten | Specials |
| kompakter Bauweise, Anschluß an 24 VDC, blendarm | compact contruction, power connection 24 VDC, anti glare |
| Installation | Installation |
| Kann in feuchter Umgebung entspr. IP657 verwendet werden, nicht an Netzspannung anschließen. | can be used in wet environment, IP class IP67, do not connect to mains power |
| Hinweise | Notes |
| Wie bei allen LED-Leuchtmitteln ist auf ausreichende Luftzirkulation zu achten, damit die LED-Lampe nicht überhitzt. Die Gesamtenergieeffizienz und Lichtverteilung dieses LED-Leuchtmittels wird von der Bauart der Lichtanlage bestimmt, in der es verwendet wird. Messdaten unterliegen üblichen Toleranzen. Daten gem. Asmetec-Labor bzw. nach Werksangaben sowie. EU 874/2012, 2010//30/EU, 2019/2015/EU | As with all LED-Lights take care for sufficient air ventilation to prevent LED overheating. The total efficiency and light distribution of this LED depends on the structure of the luminaire where it is used in. Technical data subject common tolerances. Measure data acc. Asmetec Test lab or original manufacturer data and acc. EU 874/2012, 2010//30/EU, 2019/2015/EU |
| Entsorgung | Waste Treatment |
| LED-Leuchtmittel enthalten Wertstoffe. Bitte geben Sie die Lampen nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-lamps contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Hinweis zu technischen Daten und Abbildungen | Notes for technical data and images |
| Technische Daten unterliegen den üblichen Schwankungen. Sie können ohne Vorankündigung zur Produktverbesserung geändert werden. Abbildungen dienen nur zur näherungsweisen Darstellung. Die Leuchten können geringfügig abweichen. | Technical data undergow the common deviations. They may be changed without prior notice to optimise the product. Images are only similar. The real product may differ slightly from the images shown. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu colorimetrischen, photometrischen und elektrischen, elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for colorimetric, photometric, electrical and electromagnetical data upon request made in own lab. |
