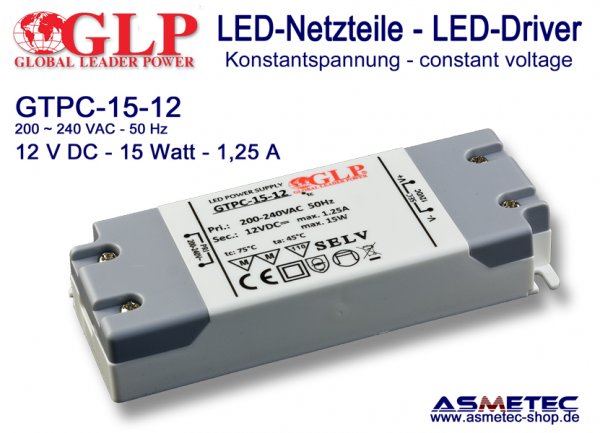

Schaltnetzteil GLP GTPC-15-12, 12 Volt DC, 15 Watt
Schaltnetzteil GLP GTPC-15-12, 12 Volt DC, 15 Watt
Konstantspannungs-Netzteil für die LED-Lichttechnik mit integriertem Schutz gegen Kurzschluss und Überlast.
Dieses sehr kompakt und flach gebaute LED-Netzteil, SELV, Schutzklasse II, hat eine auto-recover Schutzschaltung, die bei Überlast und Kurzschluss am Ausgang anspricht.Die Eingangsspannung kann in weitem Bereich zwischen 180 und 255 V AC - 47-63 Hz liegen. Das Netzteil liefert eine konstante Ausgangsspannung von 12 V DC +/- 5% bei einer Maximalleistung von 15 Watt und ist ideal zur Versorgung von 12-Volt LED-Lampen wie G4, MR16, LED-Streifen, Module und andere Verbraucher mit Spannungsversorgung 12 Volt DC, max. 8 Watt.
Das Netzteil ist nicht dimmbar, die Kühlung muss durch ausreichende Luftzufuhr erfolgen. Die zulässige Arbeitsumgebung liegt bei -20°C ~ +50°C, 20-95% rH, nicht kondensierend.
Technische Daten:
Eingangsspannung: 180-255 VAC, typisch 230 VAC, 50/60 Hz
Ausgangsspannung: 12 VDC
Ausgangsstrom: 1,25 A
Leistung: 15 Watt
Abmessungen: 113 x 44 x 20 mm (L x B x H)
Weitere Daten entnehmen Sie bite dem Datenblatt im Downloadbereich
VE- für Großhändler: 50 Stück - Bitte erfragen Sie unseren aktuellen Mengenpreis
Datenblätter & Downloads
Technische Daten
| Beschreibung | Daten / Data | Description |
| Markenname | GLP | Brand name |
| Modell | GTPC-15-12 | Model |
| EAN | EAN 4251192842336 | EAN |
| Besonderheiten | Konstantspannung, aktive Schutzschaltung - constant voltage, active protection circuits | Specials |
| Eingangsspannung | 180~264 VAC | Input Voltage |
| Frequenz | 47 ~ 63 Hz | Frequency |
| Gesamtleistung | 15 Watt | Input Power |
| AC-Strom | 0,25 / 230VAC | AC current |
| Anlaufzeit | < 2 sec | Setup time |
| Leistungsfaktor | Pf > 0,80 | Power factor |
| Leerlauf-Leistungsaufnahme | < 0,3 W | No Load Power Consumption |
| Isolationsklasse | II | Isolation classs |
| IP Schutzart | IP44 | IP Class |
| Dimmbar? | nein / no | Dimmable? |
| Ausgangsspannung | 12 VDC +/- 5% | Output Voltage |
| Ausgangsstrom | 1,25 A +/- 2% | Output Current |
| Störspannung | 240 mV p-p - 20 MHz | Ripple&Noise |
| Integrierter Schutz | Integrated Protections | |
| Überspannung | max 34 V | Over Voltage |
| Überstrom | 110~150% - auto recover | Over current |
| Kurzschluß | Isc = 0,4A, - auto recover | Short Circuit |
| Übertemperatur | 135°C +/- 10°C | Over Temperature |
| Lagerung | -40°C ~ +80°C, 10~95% rH | Storage |
| Arbeitstemperatur | -25°C ~ +60°C | Working Temperature |
| Feuchtigkeit | 20 ~ 95% rH | Humidity |

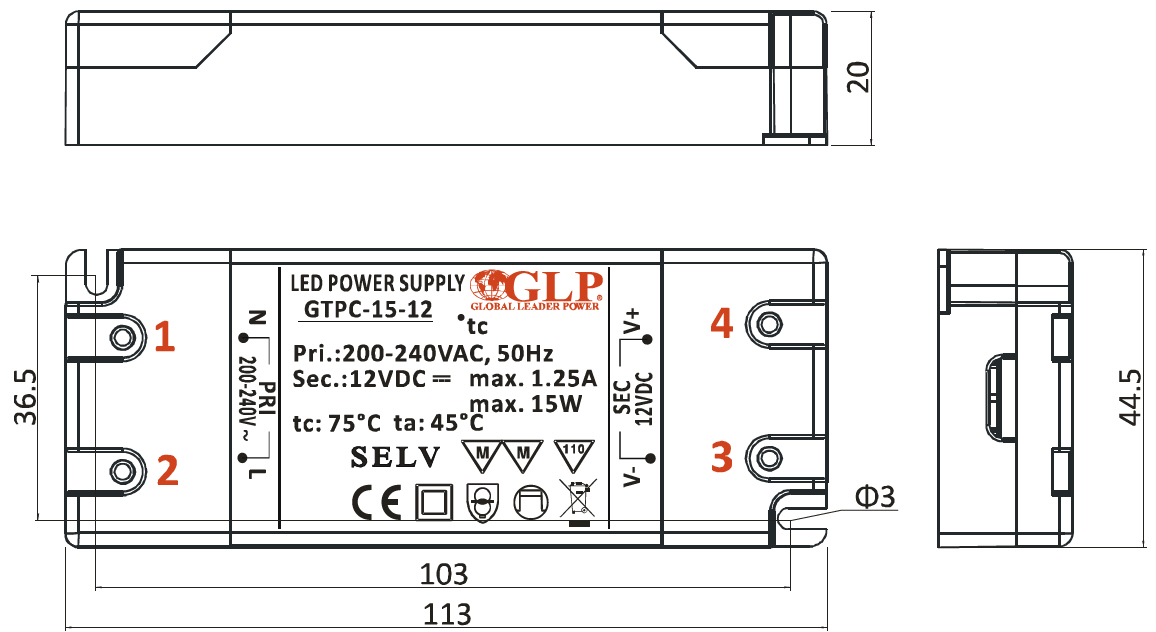

| Abmessungen | 113 x 44,5 x 20 mm (L x W x H) | Sizes |
| Gehäuse | PMMA | Housing |
| Gewicht | 0.08 kg | Weight |
| Weitere Infos | Bitte lesen Sie das technische Datenblatt - Please read the technical data sheet | More information |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Normen | EN 61347-1, EN 61347-2-13, UL 8750, EN 55015, EN 61547; IEC 61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 class C | Standards |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Netzteil mit Konstantspannung 12 V DC zur Versorgung von LED-Leuchtmitteln mit entsprechenden Anschlusswerten | LED-driver constant voltage 12 V DC to feed suitable LED lights |
| Besonderheiten | Specials |
| LED-Netzteil mit integrierter Schutzschaltung, auto-recover | LED-driver with built in protection - auto-recover |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Netzteile nicht überhitzen. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Netzteils. Das Netzteil entspricht den aktuellen CE-Bestimmungen nach EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 | Make sure that there is sufficient air ventilation to avoid over heating. We recommend to charge the driver at max. 80% of nominal power. The driver complies with latest CE-regulations acc to EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 |
| Entsorgung | Waste Treatment |
| LED-Netzteile enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-drivers contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| 1. Alle Parameter werden mit Eingang 230VAC, Nennlast und 25 ° C Umgebungstemperatur gemessen. 2. Störspannungen werden bei Bandbreite 20MHz gemessen, mit 12" Twisted-Pair-Kabel mit einem 0,1 uF und parallelen Kondensator 47μF abgeschlossen. 3. Die Toleranzen beinhalten Anlauf, Netzregelung und Lastregelung. 4. Die Stromversorgung wird als als eine Komponente angesehen, die mit der endgültigen Ausrüstung in Kombination betrieben wird. Da EMV-Leistung durch die komplette Installation beeinflusst wird, muss die endgültige Ausstattung erneut qualifizieren werden. | 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1μF i 47μF parallel capacitor. 3. Tolerance incudes set up tolerance, line regulation and load regulation. 4. Setup and rise time is measured from 0 to 90% rated output voltage. 5. Power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment must be re-qualify to comply with EMC Directives. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu elektrischen und elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for electrical and electromagnetical data upon request made in own lab. |
