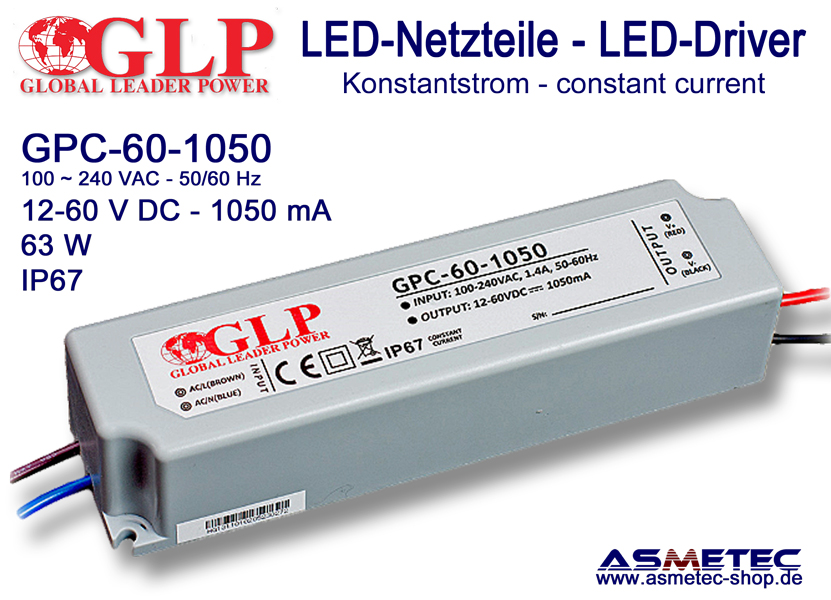

Schaltnetzteil GLP GPC-60-1050, 1050 mA, 12-60 VDC, 63 Watt, IP67
Schaltnetzteil GLP GPC-60-1050, 1050 mA, 12-60 VDC, 63 Watt, IP67
Konstantstrom-Netzteil für die LED-Lichttechnik mit integriertem Schutz gegen Kurzschluss.
Dieses sehr kompakt und flach gebaute LED-Netzteil, SELV, Schutzklasse II, hat eine auto-recover Schutzschaltung, die bei Kurzschluss am Ausgang anspricht.Die Eingangsspannung kann in weitem Bereich zwischen 100 und 240 V AC - 47-63 Hz liegen. Das Netzteil liefert einen konstanten Ausgangsstrom vom 1050 mA +/- 3% bei einer Spannung zwischen 12 und 60 V DC +/- 3%, Maximalleistung 63 Watt. Es ist ideal zur Leistungsversorgung von LED-Chips, LED-Arrays, LED-Modulen, COBs, LED-Leuchten im passenden Strom- und Spannungsbereich.
Das vergossene Netzteil hat Schutzklasse IP67, kann somit im Innenbereich, in Feuchträumen sowie im geschützen Außenbereich - keinesfalls unter Wasser - verwendet werden. Es erfüllt zudem UL1310 Class 2 und LPS, und entspricht selbstverständlich den aktuellen Normen nach EN61347-1, EN61347-2-13, EN55015, EN61547; EN55024.
Das Netzteil ist nicht dimmbar, die Kühlung muss durch ausreichende Luftzufuhr erfolgen. Die zulässige Arbeitsumgebung liegt bei -30°C ~ +70°C, 20-90% rH, nicht kondensierend.
Dieses Netzteil ist auch in Version 1400 mA / 1750 lieferbar
Technische Daten:
Eingangsspannung: 100-240 VAC, typisch 230 VAC, 50/60 Hz
Ausgangsstrom: 1050 mA +/- 3%
Ausgangsspannung: 12-60 VDC +/- 3%
Leistung: 63 Watt
Isolationsspannung 3 kVAC

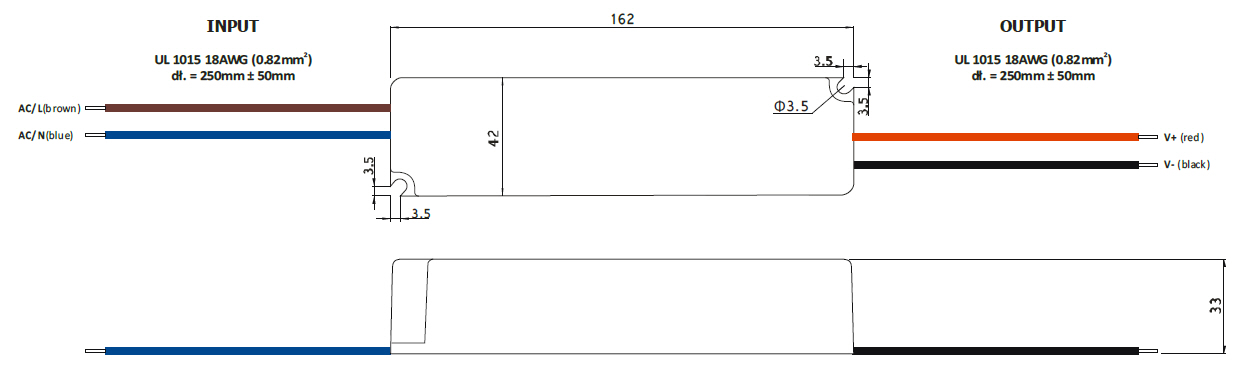

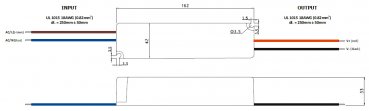

Abmessungen: 162 x 42 x 33 mm (L x B x H)
Weitere Daten entnehmen Sie bite dem Datenblatt im Downloadbereich
VE- für Großhändler: 50 Stück - Bitte erfragen Sie unseren aktuellen Mengenpreis
Datenblätter & Downloads
Technische Daten
| Beschreibung | Daten / Data | Description |
| Markenname | GLP | Brand name |
| Modell | GPC-60-1050 | Model |
| EAN | EAN 4251192842718 | EAN |
| Besonderheiten | Konstantstrom, aktive Schutzschaltung - constant current, active protection circuits | Specials |
| Eingangsspannung | 90~264 VAC max, 100-240 VAC typ. | Input Voltage |
| Frequenz | 47 ~ 63 Hz | Frequency |
| Gesamtleistung | 63 Watt | Input Power |
| AC-Strom | 0,7 A/ 230VAC | AC current |
| Anlaufzeit | < 0,5 sec | Setup time |
| Efffizienz, typ | 85% | Efficiency, typ. |
| Leerlauf-Ausgangsspannung | 60 V DC | No Output DC Voltage |
| Isolationsklasse | II | Isolation class |
| IP Schutzart | IP67 | IP Class |
| Dimmbar? | nein / no | Dimmable? |
| Ausgangsspannung | 12-60 VDC +/- 3% | Output Voltage |
| Ausgangsstrom | 1050 mA +/- 3% | Output Current |
| Störspannung | 300 mV p-p - 20 MHz | Ripple&Noise |
| Integrierter Schutz | Integrated Protections | |
| Überspannung | - | Over Voltage |
| Überstrom | - | Over current |
| Kurzschluß | hiccup mode, auto recover | Short Circuit |
| Übertemperatur | - | Over Temperature |
| Lagerung | -40°C ~ +80°C, 10~95% rH | Storage |

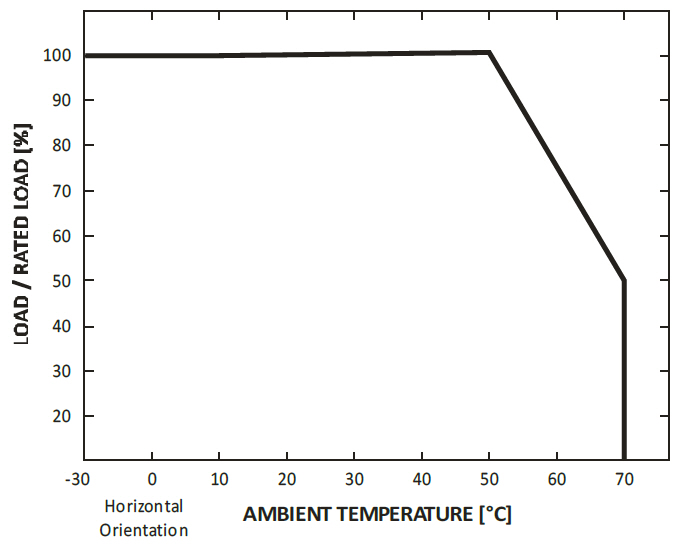

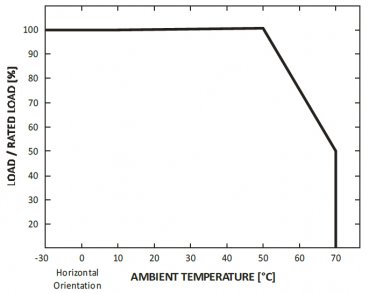

| Arbeitstemperatur | -30°C ~ +70°C | Working Temperature |
| Feuchtigkeit | 20 ~ 90% rH | Humidity |
| Abmessungen | 162 x 42 x 33 mm (L x W x H) | Sizes |
| Gehäuse | PMMA | Housing |
| Gewicht | 0.360 kg | Weight |
| Weitere Infos | Bitte lesen Sie das technische Datenblatt - Please read the technical data sheet | More information |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Normen | EN 61347-1, EN 61347-2-13, UL 8750, EN 55015, EN 61547; IEC 61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 class C | Standards |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Netzteil mit Konstantstrom zur Versorgung von LED-Komponenten mit entsprechenden Anschlusswerten | LED-driver constant current to feed suitable LED components |
| Besonderheiten | Specials |
| LED-Netzteil mit integrierter Schutzschaltung, auto-recover | LED-driver with built in protection - auto-recover |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Netzteile nicht überhitzen. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Netzteils. Das Netzteil entspricht den aktuellen CE-Bestimmungen nach EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 | Make sure that there is sufficient air ventilation to avoid over heating. We recommend to charge the driver at max. 80% of nominal power. The driver complies with latest CE-regulations acc to EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 |
| Entsorgung | Waste Treatment |
| LED-Netzteile enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-drivers contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| 1. Alle Parameter werden mit Eingang 230VAC, Nennlast und 25 ° C Umgebungstemperatur gemessen. 2. Störspannungen werden bei Bandbreite 20MHz gemessen, mit 12" Twisted-Pair-Kabel mit einem 0,1 uF und parallelen Kondensator 47μF abgeschlossen. 3. Die Toleranzen beinhalten Anlauf, Netzregelung und Lastregelung. 4. Die Stromversorgung wird als als eine Komponente angesehen, die mit der endgültigen Ausrüstung in Kombination betrieben wird. Da EMV-Leistung durch die komplette Installation beeinflusst wird, muss die endgültige Ausstattung erneut qualifizieren werden. | 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1μF i 47μF parallel capacitor. 3. Tolerance incudes set up tolerance, line regulation and load regulation. 4. Setup and rise time is measured from 0 to 90% rated output voltage. 5. Power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment must be re-qualify to comply with EMC Directives. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu elektrischen und elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for electrical and electromagnetical data upon request made in own lab. |
