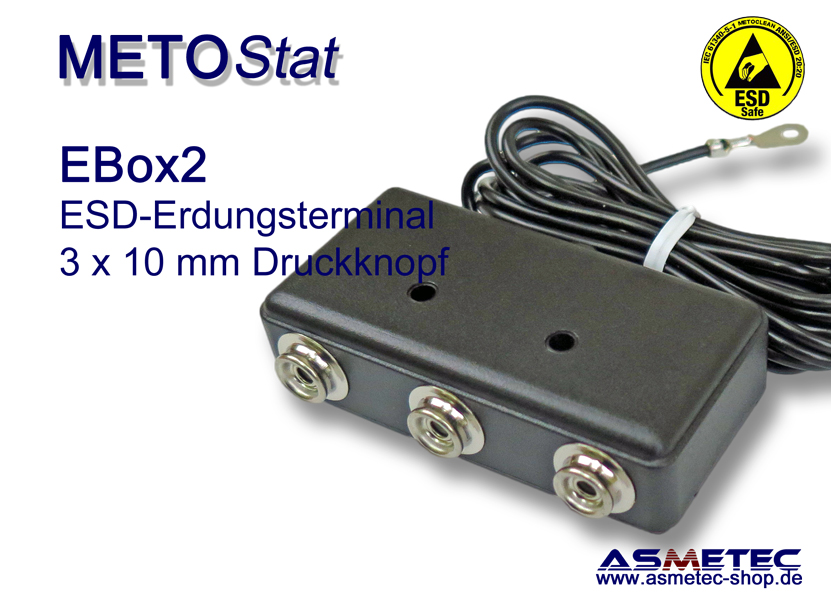

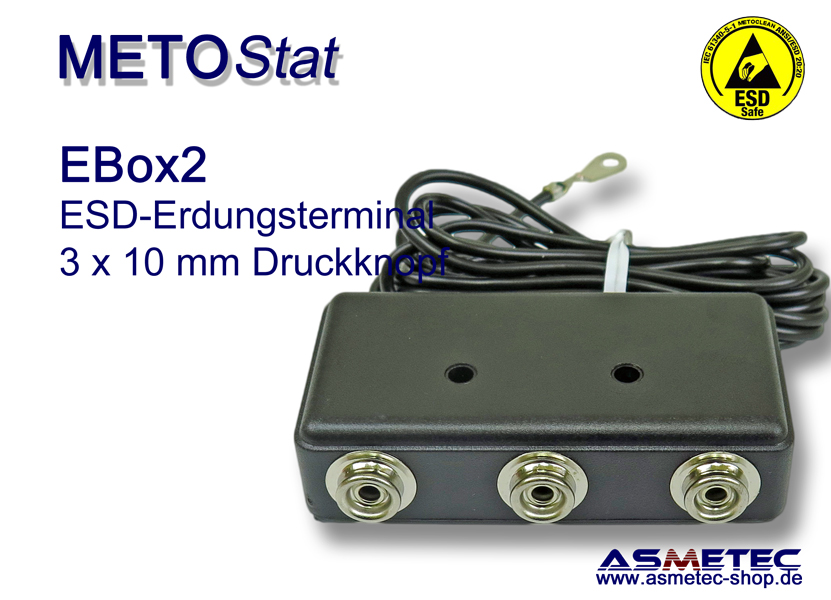

ESD-Erdungsbox EBOX2, 3 x 10 mm Druckknopf

METOSTAT Erdungsbox EBox2

Erdungsbox mit 2 m Glattkabel

3 x 10 mm Druckknopf

Geeignet für ESD-Erdungskabel mit 10 mm Druckknopf oder 4 mm Bananenstecker.ESD-Erdungsbox aus schwarzem ableitfähigem Kunststoff mit 2 x 5 mm Bohrungen zur Schraubbefestigung an Tisch oder Wand, mit 2 m Glattkabel und Ringöse 4 mm

Dieses Erdungsterminal dient zur Arbeitsplatz- und Personenerdung. Das Glattkabel wird über die Ringöse mit einem Erdungspunkt verbunden. Die 3 Erdungsanschlüsse an der Gehäusefront sind jeweils mit einem 1 MOhm Schutzwiderstand mit dem Erdungskabel verbunden.

Abmessungen: 80 x 40 x 20 mm I(L x B x H)
Gewicht: ca. 70 gr.

Typische Installation:
ESD-Tischmatte wird über ein Erdungsglattkabel mit der Erdungsbox verbunden.
Die Personenerdung erfolgt über ein Handgelenkband, welches über ein Erdungs-Spiralkabel wahlweise mit der Tischmatte oder der Erdungsbox verbunden wird.
Hinweis:
Bitte achten Sie auf die Größe der Druckknöpfe an den Handgelenkbändern, der Tischmatte und des Erdungsbausteins. Üblicherweise werden die Kontake mit Druckknöpfen 4 mm, 7 mm und 10 mm sowie mit 4 mm Bananenstecker/Buchse angeboten.
Handgelenkbänder, Boden- und Tischmatten, Erdungsstecker haben zumeist männliche Druckknöpfe, die Erdungskabel sind mit weiblichen Druckknöpfen ausgestattet.
